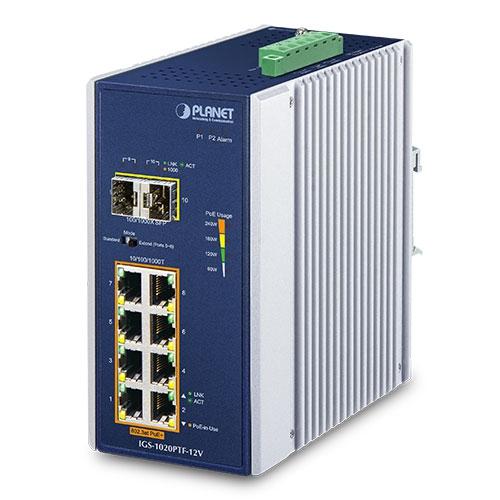

Kuluefektiivne täis-Poe+ toite- ja Gigabit laienduslahendus, mis sobib ideaalselt karastatud keskkonda.PLANET IGS-1020PTF-12V on tööstuslikule standardile vastav, DIN-redeli tüüpi mittejuhitav Gigabit Ethernet PoE+ kommutaator, millel on kaheksa 10/100/1000BASE-T porti IEEE 802.3at PoE+ ja kaks 100/1000BASE-X fiiberoptilist liidest ülesühenduseks.IGS-1020PTF-12V on projekteeritud redundantse toitesüsteemiga ja suudab töökindlalt, stabiilselt ja vaikselt töötada igas karastatud keskkonnas, ilma et see mõjutaks selle jõudlust. Selle koguvõimsus on kuni 240 vatti erinevate PoE-rakenduste jaoks ja töötemperatuur on vahemikus -40 kuni 75 kraadi C ning see on vastupidavas IP30-alumiiniumkorpuses.Mugav ja usaldusväärne toitesüsteemEt hõlbustada 802.3at PoE+ kasutamist transpordi- ja tööstustasemel rakenduste puhul üldkasutatava 12-54 V alalisvoolu sisendiga, võtab IGS-1020PTF-12V kasutusele 12-54 V alalisvoolu kuni 54 V alalisvoolu võimendustehnoloogia, et lahendada toiteallika probleem, kuid ei vaja spetsiaalseid toiteallikaid. Selle laiaulatuslik pingedisain sobib ülemaailmseks kasutatavuseks, kui on vaja kahte või varutoitesisendit, mis on kõrge kasutatavusega rakendusi.802.3at PoE+ toite- ja Ethernet-andmeedastuse laiendusIGS-1020PTF-12V-l on sisseehitatud kindel DIP- lüliti, mis pakub „Standard“ ja „Extend“ töörežiime. IGS-1020PTF-12V töötab tavalise IEEE 802.3at PoE+ kommutaatorina „Standard“ töörežiimis. „Extend“ töörežiimis töötab IGS-1020PTF-12V portide kaupa 10Mbps täisduplekskasutuses ja toetab 20 ~ 25 vati PoE väljundvõimsust kuni 250 meetri kaugusele, ületades Ethernet UTP-kaabli 100 meetri piirangu.Fiiberoptilise ühenduse võime paindlikuks kauguse laiendamiseksIGS-1020PTF-12V-sse ehitatud kaks täiendavat mini-GBIC-pesa toetavad SFP-automaatse tuvastamise ja kahekordset kiirust, kuna see sisaldab 100BASE-FX ja 1000BASE-SX/LX SFP (small form-factor pluggable) fiiberoptilisi mooduleid, mis tähendab, et administraator saab nüüd paindlikult valida sobiva SFP-transceiveri vastavalt võrgu tõhusaks laiendamiseks vajalikule ülekandekaugusele või ülekandekiirusele. Kaugust saab pikendada 550 meetrist kuni 2 kilomeetrini (mitmemoodiline kiudoptika) ja 10/20/40/60/80/120 kilomeetrini (ühemoodiline kiudoptika või WDM-kiudoptika). Need sobivad hästi rakendusteks, mis on mõeldud üleslülitamiseks magistraalvõrku ja seirekeskusesse pikkade vahemaade puhul.Keskkonnasõbralik disainIGS-1020PTF-12V pakub tänu IP30-alumiiniumist tööstuslikule korpusele kõrgetasemelist immuunsust elektromagnetiliste häirete ja tugevate elektriliste ülepingete vastu, mida tavaliselt leidub tehase põrandatel või ilma kliimaseadmeteta kõnniteeäärsetes liiklusjuhtimiskappides. Sellel on ventileeritav konstruktsioon, mille puhul ei ole jahutusventilaatorit vaja, mistõttu on selle töö müratu. Kuna IGS-1020PTF-12V suudab töötada temperatuurivahemikus -40kuni 75 kraadi C, võib seda paigutada peaaegu kõikidesse rasketesse keskkondadesse.Vastupidav kaitseIGS-1020PTF-12V pakub Ethernet ESD-kaitseks ±6KV alalisvoolu kontaktväljundit ja ±6KV alalisvoolu õhuväljundit. Samuti toetab see ±6KV ülepingekindlust, et parandada toote stabiilsust ja kaitsta kasutajate võrke laastavate ESD-rünnakute eest, tagades, et töövoog ei kõiguks.Intelligentne LED-indikaator reaalajas PoE kasutamise kohtaIGS-1020PTF-12V aitab kasutajatel tänu täiustatud LED-indikaatorile lihtsalt ja tõhusalt jälgida PoE-võimsuse kasutamise hetkeseisu. Tööstusliku Gigabit PoE+ lüliti esipaneelil on neli oranži LED-i, mis näitavad 60W, 120W, 180W ja 240W PoE-võimsusekasutamist.Paindlik ja lihtne paigaldus piiratud ruumigaIGS-1020PTF-12V on mõeldud paigaldamiseks erinevatesse keskkondadesse, näiteks seinakestesse. Seda saab paigaldada fikseeritud seinakinnituse või DIN-riba abil, mis muudab selle kasutatavuse paindlikumaks ja lihtsamaks igas piiratud ruumiga kohas.Hardware SpecificationsCopper Ports8 10/100/1000BASET RJ45 auto-MDI/MDI-X portsPoE Injector Ports8 ports with 802.3at PoE+ injector function (Ports 1 to 8)SFP Slots2 1000BASE-SX/LX/BX SFP interfaces (Ports 9 to 10)Compatible with 100BASE-FX SFPConnectorRemovable 6-pin terminal blockPin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2DIP SwitchStandard/Extend mode (Extend mode for Ports 5 to 8 only)Power Requirements12~54V DC, 7A (max.)Power ConsumptionMax. 5.6 watts/19BTU@54V DC input (System)Max. 8.4 watts/29BTU@54V DC input (Ethernet Full Loading)Max. 265.1 watts/904BTU@54V DC input (Ethernet + PoE Full Loading)Dimensions (W x D x H)76.8 x 107.3 x 152mmWeight1133gEnclosureIP30 aluminum caseInstallationDIN-rail/ wall-mountESD Protection6KVLED Indicators3 x LED for System and Power: Green: DC Power 1 Green: DC Power 2 Red: Power Fault Alarm8 x LED for PoE Copper Port (Ports 1 to 8): Green: LNK/ACT (10/100/1000Mbps) Amber: PoE-in-Use2 x LED for 100/1000X Fiber Port (Ports 9 to 10): Green: LNK/ACT (100/1000Mbps) Amber: 1000Mbps4 x LED for PoE Usage Amber: 60W, 120W, 180W and 240WSwitch SpecificationsSwitch ArchitectureStore-and-ForwardSwitch Fabric20GbpsThroughput (packet per second)14.8Mpps@64bytesAddress Table8K entriesBuffer Memory4M bits on-chip buffer memoryJumbo Frame9KbytesFlow ControlBack pressure for half duplexIEEE 802.3x pause frame for full duplexPower over EthernetPoE StandardIEEE 802.3at Power over Ethernet Plus/PSEPoE Power Supply TypeEnd-spanPower Pin Assignment1/2 (+), 3/6 (-)PoE Power OutputPer port 54V DC, Max. 30 wattsPoE Power Budget (max.)240W maximum @54V DC120W maximum@24V DC60W maximum@12V DCMax. Number of Class 3 PDs@25W８Standards ConformanceRegulatory ComplianceFCC Part 15 Class A, CEStability TestingIEC 60068-2-32 (free fall)IEC 60068-2-27 (shock)IEC 60068-2-6 (vibration)Standards ComplianceIEEE 802.3 EthernetIEEE 802.3u Fast EthernetIEEE 802.3ab Gigabit EthernetIEEE 802.3z Gigabit Ethernet over Fiber OpticIEEE 802.3az Energy Efficient Ethernet (EEE)IEEE 802.3at Power over Ethernet PlusIEEE 802.3af Power over EthernetEnvironmentTemperatureOperating: -40~75 degrees CStorage: -40~85 degrees CHumidityOperating: 5~95% (non-condensing)Storage: 5~95% (non-condensing)
