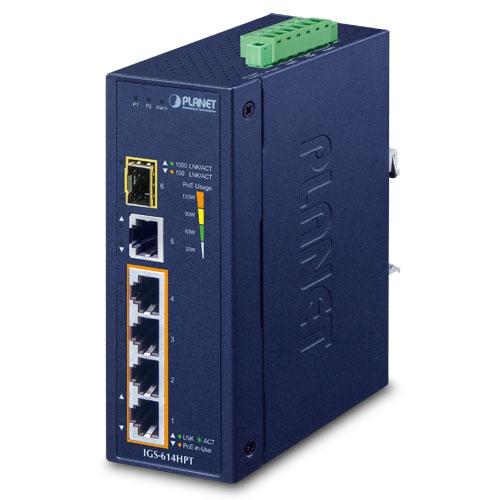

Täiuslik täielik PoE+ toitelahendus, mis sobib ideaalselt karastatud keskkonda.Plug and Play disainiga PLANET IGS-614HPT Tööstusklassi DIN-riba tüüpi Haldamata Gigabit Ethernet PoE+ lüliti, millel on neli IEEE 802.3at PoE+ 10/100/1000BASE-T porti ning üks täiendav 10/100/1000BASE-T RJ45 vaskport ja üks 100/1000BASE-X fiiberoptiline liides üleslüliks, võimaldab automaatselt tuvastada ja konfigureerida sisemisi ja väliseid perifeerseadmeid.IGS-614HPT on projekteeritud redundantse toitesüsteemiga ja suudab töökindlalt, stabiilselt ja vaikselt töötada igas karastatud keskkonnas, ilma et see mõjutaks selle jõudlust. Selle koguvõimsus on kuni 120 vatti erinevate PoE-rakenduste jaoks ja töötemperatuur on vahemikus -40 kuni 75 kraadi C ning see on vastupidavas IP40 metallkorpuses.Mugav ja usaldusväärne toitesüsteemEt hõlbustada 802.3at PoE+ kasutamist transpordi- ja tööstustasemel rakenduste puhul tavaliselt kasutatava 12-54 V alalisvoolu sisendiga, võtab IGS-614HPT kasutusele 12-54 V alalisvoolu kuni 54 V võimsuse suurendamise tehnoloogia, et lahendada toiteallika probleem, kuid ei vaja spetsiaalseid toiteallikaid. IGS-614HPT pakub integreeritud toitelahendust laia pingevalikuga (12~54V DC), mis tagab ülemaailmse kasutatavuse. See pakub ka kahte redundantset, pööratava polaarsusega 12~54V DC toiteallika sisendit kõrge kättesaadavusega rakenduste jaoks.Fiiberoptilise ühenduse võimalus paindlikuks kauguse laiendamiseksIGS-614HPT-sse ehitatud täiendav mini-GBIC-pesa toetab SFP automaatse tuvastamise ja kahekordse kiiruse funktsiooni, kuna see sisaldab 100BASE-FX ja 1000BASE-SX/LX SFP (Small Form-factor Pluggable) fiiberoptilisi mooduleid, mis tähendab, et administraator saab nüüd paindlikult valida sobiva SFP-transceiveri vastavalt võrgu tõhusaks laiendamiseks vajalikule ülekandekaugusele või ülekandekiirusele. Kaugust saab laiendada 550 meetrist kuni 2 kilomeetrini (mitmemoodiline kiudoptika) ja 10/20/40/60/80/120 kilomeetrini (ühemoodiline kiudoptika või WDM-kiudoptika). Need sobivad hästi rakendusteks, mis on mõeldud üleslülitamiseks magistraalvõrku ja seirekeskusesse pikkade vahemaade puhul.Keskkonnasõbralik disainTänu IP40 metallist tööstuslikule korpusele pakub IGS-614HPT kõrgetasemelist immuunsust elektromagnetiliste häirete ja tugevate elektriliste ülepingete vastu, mida tavaliselt leidub tehase põrandatel või ilma kliimaseadmeta kõnniteeäärsetes liiklusjuhtimiskappides. Sellel on ventileeritav konstruktsioon, mille puhul ei ole jahutusventilaatorit vaja, mistõttu on selle töö müratu. Kuna IGS-614HPT suudab töötada temperatuurivahemikus -40 kuni 75 kraadi C, võib seda paigutada peaaegu kõikidesse rasketesse keskkondadesse.Vastupidav kaitseIGS-614HPT pakub Ethernet ESD-kaitseks ±6KV alalisvoolu kontaktväljundit ja ±8KV alalisvoolu õhuväljundit. Samuti toetab see ±6KV ülepingekindlust, et parandada toote stabiilsust ja kaitsta kasutajate võrke laastavate ESD-rünnakute eest, tagades, et töövoog ei kõigu.Intelligentne LED-indikaator reaalajas PoE kasutamise kohtaIGS-614HPT aitab kasutajatel tänu täiustatud LED-indikaatorile lihtsalt ja tõhusalt jälgida PoE-võimsuse kasutamise hetkeseisu. Tööstusliku Gigabit PoE+ kommutaatori esipaneelil on neli oranži LED-i, mis näitavad 30W, 60W, 90W ja 120W PoE-võimsuse kasutamist.Paindlik ja lihtne paigaldus piiratud ruumigaKompaktse suurusega IGS-614HPT on spetsiaalselt kavandatud paigaldamiseks kitsas keskkonda, näiteks seinakarbi. Seda saab paigaldada fikseeritud seinakinnituse või DIN-riba abil, mis muudab selle kasutatavuse paindlikumaks ja lihtsamaks igas piiratud ruumiga kohas.Hardware SpecificationsCopper Ports5 10/100/1000BASET RJ45 auto-MDI/MDI-X portsPoE Injector PortsFour ports with 802.3at PoE+ injector function (Ports 1 to 4)SFP Slots1 1000BASE-SX/LX/BX SFP interfaceCompatible with 100BASE-FX SFPConnectorRemovable 6-pin terminal blockPin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2Power Requirements12~54V DC, 7A (max.)Redundant power with reverse polarity protectionPower ConsumptionMax. 5.94 watts/20BTU@54V DC input (System)Max. 139 watts/474BTU(Ethernet + PoE Full Loading)Dimensions(W x D x H)50 x 86 x 135 mmWeight623gEnclosureIP40 metal caseInstallationDIN-rail kit and wall-mount kitESD Protection6KVLED3 x LED for System and Power: Green: DC Power Green: DC Power 2 Red: Power Alarm2 x LED for PoE Copper Port (Ports 1~Port 4): Green: LNK/ACT (10/100/1000Mbps) Amber: PoE-In-Use2 x LED for 10/100/1000T Copper Port (Port 5): Green: 1000 LNK/ACT Amberr: 10/100 LNK/ACT2 x LED for 100/1000X SFP Interface (Port 6): Green: 1000 LNK/ACT Amber: 100 LNK/ACT4 x LED for PoE Power Usage (W) (Low to high): Amber: 30W, 60W, 90W and 120WSwitch SpecificationsSwitch ArchitectureStore-and-ForwardSwitch Fabric12GbpsThroughput (packet per second)8.93Mpps@64bytesAddress Table2K entriesBuffer Memory4M bits on-chip buffer memoryJumbo Frame9KbytesFlow ControlBack pressure for half duplexIEEE 802.3x pause frame for full duplexPower over EthernetPoE StandardIEEE 802.3at Power over Ethernet Plus/PSEPoE Power Supply TypeEnd-spanPower Pin Assignment1/2(+), 3/6(-)PoE Power OutputPer port 54V DC, max. 36 wattsPoE Power Budget (max.)60W@12V DC input90W@24V DC input120W@48V-54V DC inputMax. Number of Class 2 PDs4Max. Number of Class 3 PDs4Max. Number of Class 4 PDs4Standards ConformanceRegulatory ComplianceFCC Part 15 Class A, CEStability TestingIEC 60068-2-32 (free fall)IEC 60068-2-27 (shock)IEC 60068-2-6 (vibration)Standards ComplianceIEEE 802.3 EthernetIEEE 802.3u Fast EthernetIEEE 802.3ab Gigabit EthernetIEEE 802.3z Gigabit SX/LXIEEE 802.3x Full-Duplex Flow ControlIEEE 802.3az Energy Efficient Ethernet (EEE)IEEE 802.3at Power over Ethernet Plus PSEIEEE 802.3af Power over Ethernet PlusIEEE 802.1p Class of ServiceEnvironmentTemperatureOperating: -40~75 degrees CStorage: -40~75 degrees CHumidityOperating: 5~90% (non-condensing)Storage: 5~90% (non-condensing)
