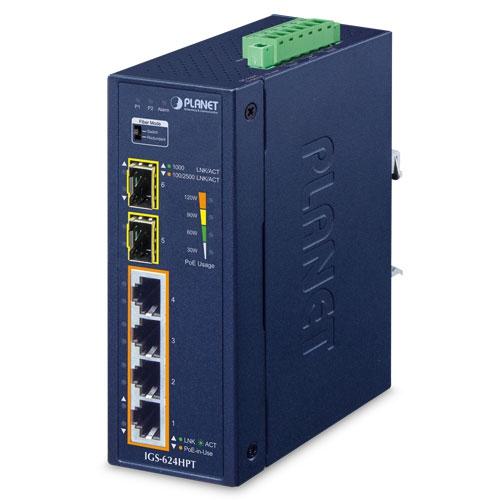

Kulutõhus täielik PoE+ toitelahendus, mis sobib ideaalselt karastatud keskkonda.Raske tööstuskeskkonda paigaldamiseks mõeldud Plug and Play IGS-624HPT on PLANETi tööstusklassi DIN-redeli tüüpi mittehaldatav Gigabit Ethernet PoE+ kommutaator nelja 10/100/1000BASE-T porti, millel on IEEE 802.3at PoE+ ja kaks täiendavat 100/1000/2500BASE-X SFP-fiiberoptilist liidest üleslüliks.IGS-624HPT, mis on projekteeritud redundantse toitesüsteemiga, on võimeline töötama usaldusväärselt, stabiilselt ja vaikselt igas karastatud keskkonnas, ilma et see mõjutaks selle jõudlust. Selle koguvõimsus on kuni120 vatti erinevate PoE-rakenduste jaoks ja töötemperatuur on vahemikus -40 kuni 75 kraadi C ning see on vastupidavas IP40 metallkorpuses.Mugav ja usaldusväärne toitesüsteemEt hõlbustada 802.3at PoE+ kasutamist transpordi- ja tööstustasemel rakenduste puhul tavaliselt kasutatava 12-54 V alalisvoolu sisendiga, võtab IGS-624HPT kasutusele 12-54 V alalisvoolu kuni 54 Vvõimsuse suurendamise tehnoloogia, et lahendada toiteallika probleem, kuid ei vaja spetsiaalseid toiteallikaid. IGS-624HPT pakub integreeritud toitelahendust laia pingevalikuga (12~54V DC), mis tagab ülemaailmse kasutatavuse. See pakub ka kahte redundantset, pööratava polaarsusega 12~54V DC toiteallika sisendit kõrge kättesaadavusega rakenduste jaoks.Reguleeritav 6-pordiline lülitusrežiim või 4 + 2 kiudoptilist redundantset režiimiSisseehitatud DIP-lüliti abil saab IGS-624HPT-d konfigureerida 6-portilise Gigabit Ethernet lülitina või 4+2 kiudoptilise redundantse režiimina. 6-portilise Gigabit Switch režiimis saab IGS-624HPT töötada suure jõudlusega Store-and-Forward mehhanismiga; teisest küljest, kui see on 4+2 kiudoptilise redundantse režiimi puhul, pakub see kiiret kiudoptilist redundantset linki väga kriitiliste Ethernet-rakenduste jaoks. Redundantse režiimi puhul on tagatud ka automaatne taastamisfunktsioon. Kui paketi sihtpordi ühendus on katkenud, edastab see paketi teise varupaari porti.Fiiberoptilise ühenduse võime paindlikuks kauguse laiendamiseksIGS-624HPT-sse ehitatud kaks täiendavat mini-GBIC-pesa toetavad SFP automaatse tuvastamise ja kahte kiirust, kuna see sisaldab 100BASE-FX, 1000BASE-SX/LX ja 2500BASE-X SFP (Small Form-factor Pluggable) fiiberoptilisi mooduleid, mis tähendab, et administraator saab nüüd paindlikult valida sobiva SFP-transceiveri vastavalt võrgu tõhusaks laiendamiseks vajalikule ülekandekaugusele või ülekandekiirusele. Kaugust saab pikendada 550 meetrist kuni 2 kilomeetrini (mitmemoodiline kiud) ja 10/20/40/60/80/120 kilomeetrini (ühemoodiline kiud või WDM-kiud). Need sobivad hästi rakendusteks, et luua üleslülitusi magistraalvõrku ja seirekeskusesse pikkade vahemaade puhul.Keskkonnasõbralik disainTänu IP40 metallist tööstuslikule korpusele pakub IGS-624HPT kõrgetasemelist immuunsust elektromagnetiliste häirete ja tugevate elektriliste ülepingete vastu, mida tavaliselt leidub tehase põrandatel või ilma kliimaseadmeta kõnniteeäärsetes liiklusjuhtimiskappides. Sellel on ventileeritav konstruktsioon, mille puhul ei ole jahutusventilaatorit vaja, mistõttu on selle töö müratu. Kuna IGS-624HPT suudab töötada temperatuurivahemikus -40 kuni 75 kraadi C, võib seda paigutada peaaegu kõikidesse rasketesse keskkondadesse.Vastupidav kaitseIGS-624HPT pakub Ethernet ESD-kaitseks ±6KV alalisvoolu kontaktväljundit ja ±8KV alalisvoolu õhuväljundit. Samuti toetab see ±6KV ülepingekindlust, et parandada toote stabiilsust ja kaitsta kasutajate võrke laastavate ESD-rünnakute eest, tagades, et töövoog ei kõigu.Intelligentne LED-indikaator reaalajas PoE kasutamise kohtaIGS-624HPT aitab kasutajatel tänu täiustatud LED-indikaatorile lihtsalt ja tõhusalt jälgida PoE-võimsuse kasutamise hetkeseisu. Tööstusliku Gigabit PoE+ kommutaatori esipaneelil on neli oranži LED-i, mis näitavad 30W, 60W, 90W ja 120W PoE-võimsuse kasutamist.Paindlik ja lihtne paigaldus piiratud ruumigaKompaktse suurusega IGS-624HPT on spetsiaalselt kavandatud paigaldamiseks kitsasse keskkonda, näiteks seinakarbi. Seda saab paigaldada fikseeritud seinakinnituse või DIN-riba abil, mis muudab selle kasutatavuse paindlikumaks ja lihtsamaks igas piiratud ruumiga kohas.Hardware SpecificationsCopper Ports4 10/100/1000BASET RJ45 auto-MDI/MDI-X portsPoE Injector PortsFour ports with 802.3at PoE+ injector function (Ports 1 to 4)SFP Slots (Auto Detection)Two 100/1000/2500BASE-SX/LX/BX SFP interface (Ports 5 to 6)DIP SwitchSwitch (default)/fiber redundant modeConnectorRemovable 6-pin terminal blockPin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2Power Requirements12~54V DC, 7A (max.)Redundant power with reverse polarity protectionAlarmProvides one relay output for power failureAlarm relay current carry ability: 1A @ 24V DCPower ConsumptionMax. 7.56 watts/25.77BTU(Ethernet Full Loading)Max. 140 watts/477.4BTU(Ethernet + PoE Full Loading)Dimensions(W x D x H)50 x 86.1 x 135 mmWeight635gEnclosureIP40 metal caseInstallationDIN-rail kit and wall-mount kitESD Protection6KVLEDSystem: Power 1 (Green) Power 2 (Green) Fault Alarm (Red)Per 10/100/1000T RJ45 PoE+ Port (Port 1~Port 4) LNK/ACT (Green) PoE-in-Use (Amber)Per SFP Interface: (Port 5~Port 6) 1000 LNK/ACT (Green) 100/2500 LNK/ACT (Amber)PoE Usage: 30W, 60W, 90W, 120W (Amber)Switch SpecificationsSwitch ArchitectureStore-and-ForwardSwitch Fabric18GbpsThroughput (packet per second)13.39Mpps@64bytesAddress Table4K entriesBuffer Memory1M bits on-chip buffer memoryJumbo Frame12.2KbytesFlow ControlBack pressure for half duplexIEEE 802.3x pause frame for full duplexPower over EthernetPoE StandardIEEE 802.3at Power over Ethernet Plus/PSEPoE Power Supply TypeEnd-spanPower Pin Assignment1/2(+), 3/6(-)PoE Power OutputIEEE 802.3af Standard Per port 48V~51V DC (depending on the power supply), max. 15.4 wattsIEEE 802.3at Standard Per port 51V~54V DC (depending on the power supply), max. 36 wattsPoE Power Budget (max.)60W@12V DC input90W@24V DC input120W@48V-54 DC inputMax. Number of Class 4 PDs4Standards ConformanceRegulatory ComplianceFCC Part 15 Class A, CEStability TestingIEC 60068-2-32 (free fall)IEC 60068-2-27 (shock)IEC 60068-2-6 (vibration)Standards ComplianceIEEE 802.3 EthernetIEEE 802.3u Fast EthernetIEEE 802.3ab Gigabit EthernetIEEE 802.3az Gigabit SX/LXIEEE 802.3x Full-Duplex Flow ControlIEEE 802.3at Power over Ethernet Plus PSEIEEE 802.3af Power over Ethernet PlusIEEE 802.1p Class of ServiceEnvironmentTemperatureOperating: -40~75 degrees CStorage: -40~75 degrees CHumidityOperating: 5~90% (non-condensing)Storage: 5~90% (non-condensing)
