Planet Switch: 4 x 10/100BaseT(X) PoE+, 1 x 100 SFP, -40 kuni 75°C, mittemanageeritav, DIN, 120W budget

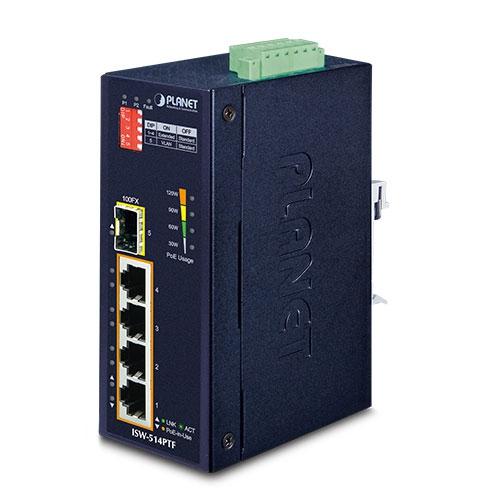

Täiuslik täielik PoE+ toitelahendus, mis sobib ideaalselt karastatud keskkonda.PLANET ISW-514PTF tööstusklassi, DIN-riba tüüpi Haldamata Fast Ethernet PoE+ lüliti, millel on neli IEEE 802.3at PoE+ 10/100BASE-TX porti ja 1 täiendav 100BASE-FX fiiberoptiline liides üleslüliks, võimaldab automaatselt tuvastada ja konfigureerida sisemisi ja väliseid lisaseadmeid.ISW-514PTF on projekteeritud redundantse toitesüsteemiga ning suudab töökindlalt, stabiilselt ja vaikselt töötada igas karastatud keskkonnas, ilma et see mõjutaks selle jõudlust. Selle koguvõimsus on kuni 120 vatti erinevate PoE-rakenduste jaoks ja töötemperatuur on vahemikus -40 kuni 75 kraadi C ning see on vastupidavas IP40 metallkorpuses.Mugav ja usaldusväärne toitesüsteemEt hõlbustada 802.3at PoE+ kasutamist transpordi- ja tööstustasemel rakenduste puhul üldkasutatava 12-54 V alalisvoolu sisendiga, võtab ISW-514PTF kasutusele 12-54 V alalisvoolu kuni 54 V alalisvooluvõimendustehnoloogia, et lahendada toiteallika probleem, kuid ei vaja spetsiaalseid toiteallikaid. Selle laiaulatuslik pingedisain sobib ülemaailmseks kasutatavuseks, kui on vaja kahte või varutoitesisendit, mis on kõrge kasutatavusega rakendused.802.3at PoE+ toite- ja Ethernet-andmeedastuse laiendusISW-514PTF-l on sisseehitatud kindel DIP- lüliti, mis pakub „Standard“, „VLAN“ ja „Extend“ töörežiime. Vaikimisi töötab ISW-514PTF tavalise IEEE 802.3af/at PoE+ kommutaatorina „Standard“ töörežiimis.„VLAN“ töörežiimi funktsioonid koos portipõhise VLAN-funktsiooniga aitavad vältida IP-kaamera multisaate- või ringhäälingutormi üksteise mõjutamist.Töörežiimis „Extend“ töötab ISW-514PTF portide kaupa 10Mbps täisduplekskasutuses ja toetab 25-vattist PoE-võimsust kuni 250 meetri kaugusele, ületades Ethernet UTP-kaabli 100-meetrise piirangu.Fiiberoptilise ühenduse võime paindlikuks kauguse laiendamiseksISW-514PTF on varustatud ühe 100BASE-FX-pordiga, mis tähendab, et administraator saab nüüd paindlikult valida sobiva SFP-transceiveri vastavalt mitte ainult ülekandekaugusele, vaid ka vajalikule ülekandekiirusele. Kaugust saab laiendada 2 kilomeetrist (mitmemoodiline kiud) kuni 20/40/60/120 kilomeetrini (ühemoodiline kiud või WDM-kiud). Need sobivad piiranguteta transpordiks, tootmiseks, turvalisuseks ja järelevalveks pika vahemaa pikendamiseks.Keskkonnasõbralik disainTänu IP40 metallist tööstuslikule korpusele pakub ISW-514PTF kõrgetasemelist immuunsust elektromagnetiliste häirete ja tugevate elektriliste ülepingete vastu, mida tavaliselt leidub tehase põrandatel või ilma kliimaseadmeta kõnniteeäärsetes liiklusjuhtimiskappides. Sellel on ventileeritav konstruktsioon, mille puhul ei ole jahutusventilaatorit vaja, mistõttu on selle töö müratu. Kuna ISW-514PTF suudab töötada temperatuurivahemikus -40 kuni 75 kraadi C, saab seda paigutada peaaegu kõikidesse rasketesse keskkondadesse.Vastupidav kaitseISW-514PTF pakub Ethernet ESD-kaitseks ±5KV alalisvoolu kontaktväljundit ja ±5KV alalisvoolu õhuväljundit. Samuti toetab see ±5KV ülepingekindlust, et parandada toote stabiilsust ja kaitsta kasutajate võrke laastavate ESD-rünnakute eest, tagades, et töövoog ei kõiguks.Intelligentne LED-indikaator reaalajas PoE kasutamise kohtaISW-514PTF aitab kasutajatel tänu täiustatud LED-indikaatorile lihtsalt ja tõhusalt jälgida PoE-võimsuse kasutamise hetkeseisu. Tööstusliku Gigabit PoE+ kommutaatori esipaneelil on neli oranži LED-i, mis näitavad 30W, 60W, 90W ja 120W PoE-võimsusekasutamist.Paindlik ja lihtne paigaldus piiratud ruumigaISW-514PTF on mõeldud paigaldamiseks erinevatesse keskkondadesse, näiteks seinakestesse. Seda saab paigaldada fikseeritud seinakinnituse või DIN-riba abil, mis muudab selle kasutatavuse paindlikumaks ja lihtsamaks igas piiratud ruumiga kohas.Hardware SpecificationsCopper PortsFour 10/100BASE-TX RJ45 auto-MDI/MDI-X ports (Ports 1 to 4)PoE Injector PortsFour ports with 802.3af/at PoE+ injector function (Ports 1 to 4)SFP PortOne port 100BASE-FX SFP portConnectorRemovable 6-pin terminal block Pin 1/2 for Power 1 Pin 3/4 for power fault alarm Pin 5/6 for Power 2DIP Switch (Ports 1 to 4)Standard mode: 30-watt PoE transmission distance of 100m at speed of 10/100MbpsVLAN mode: "Port-based VLAN Protection" where ports can be isolated from each other via one DIP switch. Only Port-5 can visit other ports.Extend mode: 25-watt PoE transmission distance of 250m at speed of 10MbpsPower Requirements12~54V DC, 7A (max.)Power ConsumptionMax. 7 watts/23.8BTU@54V DC input (System)Max. 133 watts/453BTU@54V DC input (Ethernet + PoE Full Loading)AlarmOne relay output for power failure.Alarm relay current carry ability: 1A @ 24V ACDimensions (W x D x H)50 x 87.8 x 135 mmWeight613gEnclosureIP40 metal caseInstallationDIN-rail/ wall-mountESD Protection5KVLED Indicators3 x LED for System and Power: Green: DC Power 1 Green: DC Power 2 Red: Power Fault Alarm2 x LED for PoE +Copper Port (Ports 1 to 4): Green: LNK/ACT (10/100Mbps) Amber: PoE-in-Use1 x LED for 100BASE-FX Port (Port 5): Green: LNK/ACT (100Mbps)4 x LED for PoE Usage(W) (Low to high): Amber: 30W, 60W, 90W and 120WSwitch SpecificationsSwitch ArchitectureStore-and-ForwardSwitch Fabric1Gbps/non-blockingThroughput (packet per second)0.74Mpps @64 bytesAddress Table1K entriesJumbo Frame1536 bytesFlow ControlBack pressure for half duplexIEEE 802.3x pause frame for full duplexPower over EthernetPoE StandardIEEE 802.3at Power over Ethernet Plus/PSEPoE Power Supply TypeEnd-spanPower Pin Assignment1/2 (+), 3/6 (-)PoE Power OutputPer port 54V DC, Max. 36 wattsPoE Power Budget (max.)120W maximum @54V DC90W maximum@24V DC60W maximum@12V DCMax. Number of Class 2 PDs4Max. Number of Class 3 PDs4Max. Number of Class 4 PDs4Standards ConformanceRegulatory ComplianceFCC Part 15 Class A, CEStability TestingIEC 60068-2-32 (free fall)IEC 60068-2-27 (shock)IEC 60068-2-6 (vibration)Standards ComplianceIEEE 802.3 EthernetIEEE 802.3u Fast EthernetIEEE 802.3x Flow Control and Back PressureIEEE 802.3af Power over EthernetIEEE 802.3at Power over Ethernet PlusEnvironmentTemperatureOperating: -40~75 degrees CStorage: -40~85 degrees CHumidityOperating: 5~95% (non-condensing)Storage: 5~95% (non-condensing)
