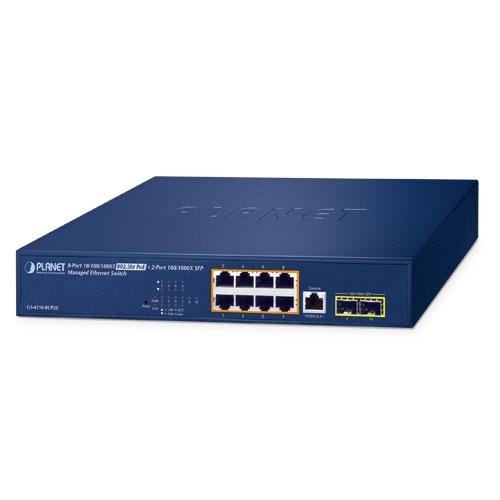

IEEE 802.3bt PoE++ hallatav kommutaator täiustatud L2/L4 kommuteerimise ja turvalisusegaPLANET GS-4210-8UP2S on arhitektuuriliselt optimeeritud 1U Gigabit IEEE 802.3bt PoE++ hallatav kommutaator, mis pakub PLANETi intelligentseid PoE-funktsioone, et parandada kriitiliste ärirakenduste kättesaadavust. See pakub IPv6/IPv4 dual stack haldust ja sisseehitatud L2/L4 Gigabit kommutatsioonimootorit koos 8 10/100/1000BASE-T porti, millel on 95-vatine 802.3bt PoE++ ja 2 100/1000BASE-X SFP porti. Kuni 180 vati koguvõimsuse eelarvega erinevate PoE-rakenduste jaoks pakub GS-4210-8UP2S kiiret, turvalist ja arhitektuuriliselt optimeeritud 802.3bt PoE++ võrgulahendust väikeettevõtetele ja ettevõtetele.Küberturvalisuse võrgulahendus turvariskide minimeerimiseksKüberturvalisuse funktsioon, mis on lisatud kommutaatori juhtimise kaitsmiseks kriitilise tähtsusega võrgus, ei vaja praktiliselt mingeid jõupingutusi ega kulusid. Kasutatakse nii SSHv2- kui ka TLSv1.2-protokolle, et pakkuda tugevat kaitset täiustatud ohtude eest. Nüüd saab võrguadministraator ehitada väga turvalisi ettevõtte võrke oluliselt väiksema aja ja vaevaga kui varem.Redundantne ring, kiire taastumine kriitiliste võrgurakenduste jaoksGS-4210-8UP2S toetab redundantset ringtehnoloogiat ja omab tugevat ja kiiret isetõmbumisvõimet, et vältida katkestusi ja väliseid sissetungimisi. See sisaldab täiustatud ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tehnoloogiat, Spanning Tree Protocol (802.1s MSTP) kliendi võrku, et suurendada süsteemi töökindlust ja kasutusaega erinevates keskkondades.IEEE 802.3bt PoE++ lahendusedGS-4210-8UP2S toetab 802.3bt standardit, pakkudes kuni 95 vatti 802.3bt pordi kohta, et rahuldada seadmete suurenenud nõudeid. See võib pakkuda rohkem PoE rakendusi, näiteks:PoE PTZ kiirkuppelkaameradKõik võrguseadmed, mis vajavad normaalseks tööks suuremat PoE-võimsustThin-clientAIO (All-in-One) puutetundlik arvutiKaugjuhitav digitaalne kuvarSisseehitatud ainulaadsed PoE-funktsioonid elektriga varustatud seadmete haldamiseksKuna GS-4210-8UP2S on hallatavad PoE-kommutaatorid järelevalve-, traadita ja VoIP-võrkude jaoks, on tal järgmised erilised PoE-haldusfunktsioonid:PD elusoleku kontrollPlaneeritud toite taaskasutaminePoE ajakavaPoE kasutamise jälgiminePoE laiendamineIntelligentne toiteallikaga seadme elujõulisuse kontrollGS-4210-8UP2S saab seadistada ühendatud PD (Powered Device) oleku jälgimiseks reaalajas pingi toimingu abil. Kui PD lakkab töötamast ja reageerimast, taastab GS-4210-8UP2S PoE-pordi toite ja toob PD uuesti tööle. See suurendab oluliselt võrgu töökindlust, kuna PoE-port taastab PD toiteallika ja vähendab administraatori halduskoormust.Planeeritud toite taaskasutamineGS-4210-8UP2S võimaldab igal ühendatud PoE-IP-kaameral või PoE-juhtmevaba juurdepääsupunktil teha igal nädalal kindlaksmääratud ajal taaskäivituse. Seetõttu vähendab see puhvri ülevoolust tuleneva IP-kaamera või juhtmeta juurdepääsupunkti avarii võimalust.PoE ajakava energiasäästuksVastavalt ülemaailmsele energiasäästu suundumusele ja keskkonnakaitsele kaasaaitamisele saab GS-4210-8UP2S lisaks oma võimele anda suurt võimsust tõhusalt kontrollida toiteallikaid. Funktsioon „PoE ajakava“ aitab teil lubada või keelata iga PoE-pordi PoE-toitlustamise kindlaksmääratud ajavahemike jooksul ning see on võimas funktsioon, mis aitab VKEdel või ettevõtetel säästa energiat ja raha. Samuti suurendab see turvalisust, lülitades välja PD-d, mida ei tohiks kasutada töövälisel ajal.PoE kasutuse jälgimineGS-4210-8UP2S võimaldab administraatoril veebihaldusliidese energiakasutuse graafiku kaudu jälgida ühendatud PD-de energiakasutuse staatust reaalajas. Seega suurendab see oluliselt rajatiste haldamise tõhusust.PoE+ toite- ja Ethernet-andmeedastuskauguse laiendamineTöörežiimis „Extend“ töötab GS-4210-8UP2S portide kaupa 10Mbps duplekskasutuses, kuid suudab vastavalt toetada 50-vattist PoE-voolu väljundvõimsust kuni 250 meetri kaugusele, ületades Ethernet UTP-kaabli 100 m piirangu. Selle uhiuue funktsiooniga pakub GS-4210-8UP2S täiendavat lahendust 802.3at/bt PoE-kauguse pikendamiseks, säästes seega Ethernet-kaabli paigaldamise kulusid.IPv6/IPv4 Dual Stack juhtimineToetades nii IPv6- kui ka IPv4-protokolle, aitab GS-4210-8UP2S VKEdel astuda IPv6-ajastusse madalaima investeeringuga, sest IPv6 FTTx servavõrgu loomisel ei ole vaja selle võrguseadmeid välja vahetada ega üle vaadata.Tugevad Layer 2 funktsioonidGS-4210-8UP2S saab programmeerida täiustatud kommutaatorihaldusfunktsioonide jaoks, nagu dünaamiline portide ühendamine, 802.1Q VLAN ja Q-in-Q VLAN, Multiple Spanning Tree Protocol (MSTP), loop ja BPDU guard, IGMP snooping ja MLD snooping. Linkagregeerimise kaudu võimaldab GS-4210-8UP2S ühendada mitme pordi kiire trunki ja toetab ka üleviimist. Samuti on lisatud linkkihi avastusprotokoll (LLDP), mis aitab avastada põhiteavet naaberseadmete kohta kohalikus ringhäälingudomeenis.Tõhus liiklusjuhtimineGS-4210-8UP2S on koormatud tugevate QoS-funktsioonidega ja võimsa liiklusjuhtimisega, et täiustada teenuseid äriklassi andme-, kõne- ja videolahenduste jaoks. Funktsionaalsus hõlmab ringhäälingu/multisaate tormi kontrolli, portide kaupa ribalaiuse kontrolli, IP DSCP QoS prioriteedi ja märkuste tegemist. See tagab parima jõudluse VoIP- ja videovoogude edastamiseks ning annab ettevõtetele võimaluse kasutada piiratud võrguressursse täielikult ära.Võimas turvalisusGS-4210-8UP2S pakub ulatuslikku 2. kuni 4. kihi juurdepääsukontrolli nimekirja (ACL), et tagada serva turvalisus. Seda saab kasutada võrgule juurdepääsu piiramiseks, keelates pakette lähtekoha ja sihtkoha IP-aadressi, TCP/UDP-portide või määratletud tüüpiliste võrgurakenduste alusel. Selle kaitsemehhanism hõlmab ka 802.1x portipõhist kasutajate autentimist. Privaatse VLAN-funktsiooni abil saab kasutaja privaatsuse tagamiseks takistada servaportide vahelist suhtlust.Täiustatud IP-võrgu kaitseGS-4210-8UP2S pakub ka DHCP Snooping, IP Source Guard ja Dynamic ARP Inspection funktsioone, et takistada IP snooping rünnakute eest ja visata ära kehtetu MAC-aadressiga ARP-paketid. Nüüd saab võrguadministraator ehitada väga turvalisi ettevõtte võrke oluliselt väiksema aja ja vaevaga kui varem.Tõhus haldamineTõhusaks haldamiseks on GS-4210-8UP2S varustatud käsurea, veebi ja SNMP haldusliidestega.Sisseehitatud veebipõhise haldusliidese abil pakub GS-4210-8UP2S hõlpsasti kasutatavat, platvormist sõltumatut haldus- ja konfigureerimisvõimalust.Tekstipõhise juhtimise jaoks on sellele võimalik pääseda ligi Telneti ja konsoolipordi kaudu.Standardse SNMP-protokolli toetamisega saab lülitit hallata mis tahes SNMP-põhise haldustarkvara kaudu.KaugjuhtimislahendusPLANETi universaalne võrguhaldussüsteem (UNI-NMS) ja CloudViewer/CloudViewerPro rakendus toetavad IT-töötajaid, hallates eemalt kõiki võrguseadmeid ja jälgides PD-de tööseisundit. Seega on need mõeldud nii ettevõtetele kui ka tööstusharudele, kus PD-de kasutuselevõtt võib olla võimalikult kaugel, ilma et oleks vaja minna tegelikku asukohta, kui on leitud viga või rike. UNI-NMSi või CloudViewer/CloudViewerPro rakendusega saab igasuguseid ettevõtteid nüüd kiiresti ja tõhusalt hallata ühelt platvormilt.Paindlikkus ja laienduslahendusGS-4210-8UP2S-i sisseehitatud kaks mini-GBIC-pesa toetavad SFP automaatset tuvastamist ja kahte kiirust, kuna see sisaldab 100BASE-FX ja 1000BASE-SX/LX SFP (Small Form-factor Pluggable) kiudoptilisi transiiverid, mis võimaldavad pikema vahemaa tagavaralülitusse ja seirekeskusesse üleslülitamist. Kaugust saab pikendada 550 meetrist kuni 2 kilomeetrini (mitmemoodiline kiud) ja kuni üle 10/20/40/60/80/120 kilomeetri (ühemoodiline kiud või WDM-kiud). Need sobivad hästi ettevõtete andmekeskuste ja jaotuste rakendusteks.Intelligentne SFP-diagnostikamehhanismGS-4210-8UP2S toetab SFP-DDM (Digital Diagnostic Monitor) funktsiooni, mis võimaldab võrguadministraatori jaoks hõlpsasti jälgida SFP reaalajas parameetreid, näiteks optilist väljundvõimsust, optilist sisendvõimsust, temperatuuri, laservoolu ja transiiveri toitepingeid.Hardware SpecificationsCopper Ports8 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X portSFP Slots2 x 100/1000BASE-X SFP interfaceSupports 100/1000Mbps dual mode and DDMPoE Injector Port8 ports with 802.3bt PoE++ injector function (Ports 1 to 8)Reset Button< 5 sec: System reboot> 5 sec: Factory defaultPower Requirements100~240V AC, 50/60Hz, auto-sensingDimensions (W x D x H)280 x 180 x 44 mm, 1U heightESD ProtectionContact Discharge 6KV DCAir Discharge 8KV DCEnclosureMetalWeight1800gPower Consumption/Dissipation203 watts (max.)/692 BTULEDSystem: PWR x1(Green) SYS x1 (Green)PoE Ports (Port 1 to Port 8): LNK/ACT x1 (Green) PoE-in-use x1 (Amber)Gigabit SFP Ports (Port 9 to Port 10): 100/1000 LNK/ACT x1 (Green)Switch SpecificationsSwitch ArchitectureStore-and-ForwardSwitch Fabric20Gbps/non-blockingSwitch Throughput@64Bytes14.88MppsAddress Table8K entriesShared Data Buffer4.1 megabitsFlow ControlIEEE 802.3x pause frame for full duplexBack pressure for half duplexJumbo Frame10K bytesPower over EthernetPoE StandardIEEE 802.3bt PoE++ PSEIEEE 802.3af/at PoE+ PSEPoE Power Supply Type802.3bt (Ports1 to 8)PoE Power OutputPer PoE port 54V DC, max. 95 wattsPower Pin Assignment802.3bt: 1/2 (+), 3/6 (-),4/5 (-), 7/8 (+)PoE Power Budget180 wattsPoE Ability PD @ 12.5 watts8 units with standard modePoE Ability PD @ 25 watts7 units with standard modePoE Ability PD @ 51 watts3 units with standard modePoE Ability PD @ 71 watts2 units with standard modePoE Management FunctionsActive PoE Device DetectionYesPoE Power RecyclingYes, daily or predefined schedulePoE Schedule4 schedule profilesPD Alive CheckYesPoE Extend ModeYes, max. up to 250 metersPoE Port ManagementPort Enable/Disable/SchedulePoE Power Inline Mode 802.3btPoE PD Type Standard/Legacy/UPOE mode optionPort Priority Critical/High/Low mode optionPD Class/Current Used[mA]/Power Used[W] Real Time DisplayLayer 2 FunctionsPort MirroringTX/RX/bothMany-to-1 monitorUp to 4 sessionsVLAN802.1Q tag-based VLANUp to 256 VLAN groups, out of 4094 VLAN IDs802.1ad Q-in-Q tunnelingVoice VLANProtocol VLANPrivate VLAN (Protected port)GVRPLink AggregationIEEE 802.3ad LACP and static trunkSupports 5 groups of 8-port trunkSpanning Tree ProtocolIEEE 802.1D Spanning Tree Protocol (STP)IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)STP BPDU Guard, BPDU Filtering and BPDU ForwardingIGMP SnoopingIGMP (v2/v3) snoopingIGMP querierUp to 256 multicast groupsMLD SnoopingMLD (v1/v2) snooping, up to 256 multicast groupsQoS8 mapping IDs to 8 level priority queues Port number 802.1p priority 802.1Q VLAN tag DSCP field in IP packetTraffic classification based, strict priority and WRRRingSupports ERPS, and complies with ITU-T G.8032Recovery time < 450msSecurity FunctionsAccess Control ListIPv4/IPv6 IP-based ACL/MAC-based ACLMax. 256 ACL entriesPort SecurityIEEE 802.1X – Port-based authenticationBuilt-in RADIUS client to co-operate with RADIUS serverRADIUS/TACACS+ user access authenticationMAC SecurityIP-MAC port bindingMAC filterStatic MAC address, max. 256 static MAC entriesEnhanced SecurityDHCP Snooping and DHCP Option82STP BPDU guard, BPDU filtering and BPDU forwardingDoS attack preventionARP inspectionIP source guardManagement FunctionsBasic Management InterfacesWeb browser; Telnet; SNMP v1, v2cSecure Management InterfacesSSHv2, TLSv1.2, SNMP v3System ManagementFirmware upgrade by HTTP/TFTP protocol through Ethernet networkLLDP protocolSNTPPLANET Smart Discovery UtilityPLANET NMS System and CloudViewer/CloudViewerPro appEvent ManagementRemote/Local SyslogSystem logSNMP MIBsRFC 1213 MIB-IIRFC 1215 Generic TrapsRFC 1493 Bridge MIBRFC 2674 Bridge MIB ExtensionsRFC 2737 Entity MIB (v2)RFC 2819 RMON (1, 2, 3, 9)RFC 2863 Interface Group MIBRFC 3635 Ethernet-like MIBRFC 3621 Power Ethernet MIBStandards ConformanceRegulatory ComplianceFCC Part 15 Class A, CE, LVDStandards ComplianceIEEE 802.3 10BASE-TIEEE 802.3u 100BASE-TX/100BASE-FXIEEE 802.3z Gigabit SX/LXIEEE 802.3ab Gigabit 1000TIEEE 802.3x flow control and back pressureIEEE 802.3ad port trunk with LACPIEEE 802.1D Spanning Tree ProtocolIEEE 802.1w Rapid Spanning Tree ProtocolIEEE 802.1s Multiple Spanning Tree ProtocolIEEE 802.1p Class of ServiceIEEE 802.1Q VLAN taggingIEEE 802.1x Port Authentication Network ControlIEEE 802.1ab LLDPIEEE 802.3af Power over EthernetIEEE 802.3at Power over Ethernet PlusIEEE 802.3bt Power over Ethernet Plus PlusIEEE 802.3az Energy Efficient Ethernet (EEE)RFC 768 UDPRFC 783 TFTPRFC 793 TCPRFC 791 IPRFC 792 ICMPRFC 2068 HTTPRFC 1112 IGMP v1RFC 2236 IGMP v2RFC 3376 IGMP v3RFC 2710 MLD v1RFC 3810 MLD v2ITU G.8032 ERPS RingEnvironmentOperating Temperature0~50 degrees CStorage Temperature-10 ~ 70 degrees CHumidity5 ~ 95% (non-condensing)Standard AccessoriesPacket ContentsGS-4210-8UP2S x 1QR Code Sheet x 1CloudViewerPro App Quick Guide x1RS232 to RJ45 Console Cable x 1Rubber Feet x 4Rack-mounting Package x 1Power Cord x 1SFP Dust Caps x 2
