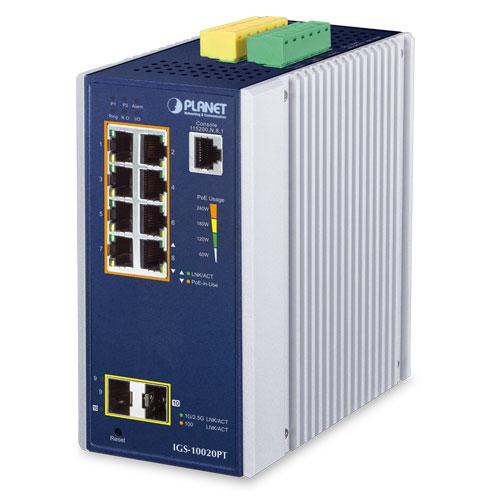

Keskkonnakindel disainPLANET IGS-10020PT tööstuslik 8-portiline Gigabit 802.3at PoE+ kommutaator on varustatud vastupidava IP30 metallkorpusega, mis tagab stabiilse töö rasketes tööstuskeskkondades. Seega pakub IGS-10020PT kõrget immuunsust elektromagnetiliste häirete ja tugevate elektriliste ülepingete vastu, mida tavaliselt leidub tehase põrandatel või kõnniteede liikluskorralduskappides.Kuna IGS-10020PT suudab töötada laias temperatuurivahemikus -40 kuni 75 kraadi C, saab seda paigutada peaaegu kõikidesse rasketesse keskkondadesse. IGS-10020PT võimaldab ka kas DIN-riba või seinale paigaldamist, et kasutada tõhusalt kapi ruumi. Redundantne ring, kiire taastumine kriitiliste võrgurakenduste jaoksIGS-10020PT toetab redundantset ringtehnoloogiat ja omab tugevat ja kiiret iseeneslikku taastumisvõimet, et vältida katkestusi ja väliseid sissetungeid. See sisaldab täiustatud ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tehnoloogiat, Spanning Tree protokolli (802.1s MSTP) ja redundantset toiteallika süsteemi kliendi tööstusautomaatikavõrku, et suurendada süsteemi töökindlust ja kasutusaega karmides tehasekeskkondades.IGS-10020PT kaitseb ka kliendi tööstusvõrgu ühenduvust lülitusvõrgu taastamise võimekusega, mida kasutatakse veatolerantsete rõngaste ja võrgusilmade võrguarhitektuuride rakendamiseks. Kui tööstusvõrk on juhuslikult katkestatud, võib rikke taastamise aeg olla vähem kui 50 ms, et viia võrk kiiresti tagasi normaalsesse töökorda.Küberturvalisuse võrgulahendus turvariskide minimeerimiseksKüberturvalisuse funktsioonid, mis praktiliselt ei vaja pingutusi ja kulusid, hõlmasid lülitusjuhtimise kaitset ja kriitilise tähtsusega võrgu tõhustatud turvalisust. Kasutatakse nii SSHv2 kui ka TLSv1.2 protokolle, et pakkuda tugevat kaitset täiustatud ohtude eest. Võrguadministraator saab nüüd ehitada väga turvalisi ettevõtte võrke oluliselt väiksema aja ja vaevaga kui varem.Suure võimsusega PoE turvalisuse ja avalike teenuste rakenduste jaoksSelleks, et täita nõudlust High Power PoE järele võrgurakenduste jaoks Gigabiti kiiruse ülekandega laia temperatuuriga, pakub IGS-10020PT 8 10/100/1000Mbps porti, millel on IEEE 802.3at Power over Ethernet Plus (PoE+), mis ühendab kuni 36-vatise väljundvõimsuse ja andmed ühe pordi kohta ühe Cat5E/6 Ethernet-kaabli kaudu. Kuna kogu süsteem on varustatud kokku 240-vatise PoE-eelarvega, on IGS-10020PT loodud spetsiaalselt selleks, et rahuldada suuremat energiatarbimist nõudvate võrgu PD-de (toiteallikaga seadmed), näiteks mitmekanaliliste (802.11a/b/g/n) traadita LAN-i pääsupunktide, PTZ (Pan, Tilt & Zoom)/Speed Dome võrgukaamerate ja muude PoE-võrguseadmete kasvavat nõudlust, mis on kahekordne võrreldes praeguse tavapärase 802.3af PoE-ga.Mugavad ja nutikad ONVIF-seadmed koos tuvastamisfunktsioonigaPLANET on välja töötanud suurepärase funktsiooni -- ONVIF Support -- mis on spetsiaalselt mõeldud koostööks video-IP-seireseadmetega. IGS-10020PT graafilisest kasutajaliidesest piisab vaid ühest klõpsust, et otsida ja näidata kõiki ONVIF-seadmeid võrgurakenduse kaudu. Lisaks saate lülitisse üles laadida põrandapilte ja saate monitoorida või kontrollida koosteliini eemalt. Lisaks saate reaalajas seireteavet ja online/offline olekut; PoE taaskäivitust saab juhtida GUI-st.Sisseehitatud unikaalsed PoE-funktsioonid järelevalve haldamiseksIGS-10020PT kui tööstuslik hallatav PoE-lüliti järelevalvevõrgu jaoks pakub järgmisi intelligentseid PoE-haldusfunktsioone:PD Alive CheckPlaneeritud toite taaskasutaminePoE ajakavaSMTP/SNMP Trap sündmuste häireIntelligentne toiteallikaga seadme elujõulisuse kontrollIGS-10020PT PoE+ lülitit saab seadistada nii, et see jälgib ühendatud PD-de seisundit reaalajas pingi toimingu abil. Kui PD lakkab töötamast ja reageerimast, taaskasutab IGS-10020PT PoE-pordi toite ja toob PD uuesti tööle. Samuti suurendab see oluliselt usaldusväärsust, kuna PoE-port taastab PD toite, vähendades seega administraatori halduskoormust.Planeeritud toite taaskasutamineIGS-10020PT võimaldab igal ühendatud PoE-IP-kaameral või PoE-juhtmevaba juurdepääsupunktil igal nädalal teatud ajal taaskäivituda. Seetõttu vähendab see puhvri ülevoolust tuleneva IP-kaamera või juhtmeta juurdepääsupunkti krahhi võimalust.PoE ajakava energiasäästuksEnergiasäästu ülemaailmse suundumuse ja Maa keskkonnakaitsele kaasaaitamise raames saab IGS-10020PT lisaks oma võimele anda suurt vatti võimsust tõhusalt kontrollida toiteallikat. Sisseehitatud „PoE-ajagraafiku“ funktsioon aitab teil lubada või keelata PoE-toitlustamise iga PoE-pordi jaoks kindlaksmääratud ajavahemike jooksul ning see on võimas funktsioon, mis aitab VKEdel või ettevõtetel säästa energiat ja raha.SMTP/SNMP trap-sündmuste hoiatusIGS-10020PT pakub sündmuste hoiatusfunktsiooni, mis aitab diagnoosida ebanormaalset seadet tänu sellele, kas võrguühendus on katkenud või mitte, või taaskäivitamise vastus.Tõhus häirehoiatus parema kaitse tagamiseksIGS-10020PT toetab veahäirefunktsiooni, mis võib hoiatada kasutajaid, kui lülititega on midagi valesti. Selle ideaalse funktsiooni abil ei pea kasutajad raiskama aega probleemi asukoha leidmiseks. See aitab säästa aega ja inimressurssi.Digitaalne sisend ja digitaalne väljund välise häire jaoksIGS-10020PT toetab digitaalset sisendit ja digitaalset väljundit oma ülemisel paneelil. See väline häire võimaldab kasutajatel kasutada digitaalset sisendit välise seadme oleku tuvastamiseks ja logimiseks (nt ukse sissetungiandur) ning sündmuse häire saatmiseks administraatoritele. Digitaalväljundit saab kasutada administraatorite teavitamiseks, kui IGS-10020PT port näitab linki alla, link üles või voolukatkestust.3. kihi IPv4 ja IPv6 tarkvaraline VLAN-ruutimine turvaliseks ja paindlikuks haldamiseks.Selleks, et aidata klientidel oma äritegevust juhtida, ei paku IGS-10020PT mitte ainult ülikõrget ülekandevõimet ja suurepäraseid Layer 2 tehnoloogiaid, vaid ka IPv4/IPv6 tarkvaralise VLAN-i marsruutimise funktsiooni, mis võimaldab erinevate VLANide ja erinevate IP-aadresside ristkasutamist, et saavutada väga turvaline, paindlik juhtimine ja lihtsam võrgurakendus.Tugevad kihi 2 funktsioonidIGS-10020PT saab programmeerida täiustatud kommutaatorihaldusfunktsioonide jaoks, nagu dünaamiline portide ühendamine, Q-in-Q VLAN, privaatne VLAN, Rapid Spanning Tree Protocol, Layer 2 kuni Layer 4 QoS, ribalaiuse kontroll ja IGMP snooping. IGS-10020PT pakub 802.1Q märgistatud VLANi ja lubatud VLAN-gruppide arv on maksimaalselt kuni 4K. IGS-10020PT võimaldab toetavate portide koondamise kaudu mitut porti ühendava kiire trunki toimimist. See võimaldab maksimaalselt kuni 5 trunkgruppi, kus iga trunkgrupi kohta on 10 porti, ning toetab ka ümberlülitamist. Tõhus turvaline haldusTõhusaks haldamiseks on IGS-10020PT varustatud käsurea, veebi ja SNMP haldusliidestega.Sisseehitatud veebipõhise haldusliidese abil pakub IGS-10020PT hõlpsasti kasutatavat, platvormist sõltumatut haldus- ja konfigureerimisvõimalust.Tekstipõhise juhtimise jaoks on sellele võimalik juurdepääs Telneti ja RJ45 konsoolipordi kaudu.Standardse SNMP-protokolli toetamisega saab lülitit hallata mis tahes SNMP-põhise haldustarkvara kaudu.Võimas turvalisusIGS-10020PT pakub ulatuslikku 2. kuni 4. kihi juurdepääsukontrolli nimekirja (ACL), et tagada serva turvalisus. Seda saab kasutada võrgule juurdepääsu piiramiseks, keelates pakette lähtekoha ja sihtkoha IP-aadressi, TCP/UDP-portide või määratletud tüüpiliste võrgurakenduste alusel. Selle kaitsemehhanism hõlmab ka 802.1x port-põhist ja MAC-põhist kasutaja ja seadme autentimist. Privaatse VLAN-funktsiooniga saab kasutaja privaatsuse tagamiseks takistada servaportide vahelist suhtlust. Nüüd saavad võrguadministraatorid ehitada väga turvalisi ettevõtte võrke oluliselt väiksema aja ja vaevaga kui varem.KaugjuhtimislahendusPLANETi universaalne võrguhaldussüsteem (UNI-NMS) ja rakendus CloudViewer toetavad IT-töötajaid, hallates eemalt kõiki võrguseadmeid ja jälgides PD-de tööseisundit. Seega on need mõeldud nii ettevõtetele kui ka tööstusharudele, kus PD-de kasutuselevõtt võib olla võimalikult kaugel, ilma et peaks minema tegelikku asukohta, kui viga või rike leitakse. UNI-NMSi või CloudViewer'i rakendusega saab nüüd kõikvõimalikke ettevõtteid kiiresti ja tõhusalt hallata ühelt platvormilt.Paindlikkus ja laienduslahendusIGS-10020PT-sse ehitatud kaks täiendavat mini-GBIC-pesa toetavad kolmekordse kiirusega 100/1000/2500BASE-X SFP (small form-factor pluggable) kiudoptilisi mooduleid, mis tähendab, et administraator saab nüüd paindlikult valida sobiva SFP-transceiveri vastavalt mitte ainult ülekandekaugusele, vaid ka vajalikule ülekandekiirusele. Kaugust saab pikendada 300 meetrist kuni 2 kilomeetrini (mitmemoodiline kiud) ja 10/20/30/30/40/60/70/80/120 kilomeetrini (ühemoodiline kiud või WDM-kiud). Need sobivad hästi ettevõtete andmekeskuste ja jaotuste rakendusteks.Intelligentne SFP-diagnostikamehhanismIGS-10020PT toetab SFP-DDM (Digital Diagnostic Monitor) funktsiooni, mis aitab võrguadministraatoril hõlpsasti jälgida SFP reaalajas parameetreid, näiteks optilist väljundvõimsust, optilist sisendvõimsust, temperatuuri, laservoolu ja transiiveri toitepingeid.Modbus TCP pakub paindlikku võrguühendust tehase automatiseerimiseks.Toetatud Modbus TCP/IP-protokolliga saab IGS-10020PT hõlpsasti integreerida SCADA-süsteemide, HMI-süsteemide ja muude andmete kogumise süsteemidega tehases. See võimaldab administraatoritel jälgida eemalt tööstusliku Ethernet-kommutaatori tööinfot, porditeavet ja side olekut, saavutades seega hõlpsasti kogu tehase täiustatud järelevalve ja hoolduse.Tööstusarvutivõrkude ajaprotokoll 1588IGS-10020PT sobib ideaalselt telekommunikatsiooni- ja Carrier Etherneti rakenduste jaoks, toetades MEF-teenuse osutamist ja IEEE 1588 ja sünkroonse Etherneti paketipõhiseid ajastuslahendusi.Hardware SpecificationsVersion4Copper Ports8 10/100/1000BASE-T RJ45 auto-MDI/MDI-X portsSFP/mini-GBIC Slots2 100/1000/2500BASE-X mini-GBIC SFP ports (Port 9 and Port 10)Console1 x RJ45-to-RS232 serial port (115200, 8, N, 1)Reset Button< 5 sec: System reboot> 5 sec: Factory defaultEnclosureIP30 aluminum caseInstallationDIN-rail kit and wall-mount kitConnectorRemovable 6-pin terminal block for power inputPin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2Removable 6-pin terminal block for DI/DO interfacePin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GNDAlarmOne relay output for power failure. Alarm Relay current carry ability: 1A @ DC 24VDI/DO2 Digital Input (DI): Level 0: -24V~2.1V (±0.1V)Level 1: 2.1V~24V (±0.1V)Input Load to 24V DC, 10mA max.2 Digital Output (DO): Open collector to 24V DC, 100mA max.Dimensions (W x D x H)76.8 x 107x 152 mmWeight1119gPower Requirements48-54VPower Consumption257 watts/876BTU (Full loading with PoE function)ESD Protection6KV DCEFT Protection6KV DCLED IndicatorSystem: Power 1 (Green) Power 2 (Green) Fault Alarm (Red) Ring (Green) R.O. (Ring Owner) (Green) DIDO (Red)Per 10/100/1000T RJ45 Ports: PoE-in-Use (Amber) LNK/ACT (Green)Per 100/1000/2500BASE-X SFP Interface: 1G/2.5G (Green) 100 (Amber)4 x LED for PoE Usage: 60W, 120W, 180W and 240W (Amber)Switching SpecificationsSwitch ArchitectureStore-and-ForwardSwitch Fabric26Gbps/non-blockingThroughput (packet per second)19.34Mpps@ 64Bytes packetAddress Table8K entries, automatic source address learning and agingShared Data Buffer4MbitsFlow ControlIEEE 802.3x pause frame for full duplexBack pressure for half duplexJumbo Frame9KbytesPower Over EthernetPoE StandardIEEE 802.3at Power over Ethernet Plus/PSEPoE Power Supply TypeEnd-spanPoE Power OutputPer port 54V DC, 350mA; max. 15.4 watts (IEEE 802.3af)Per port 54V DC, 590mA; max. 36 watts (IEEE 802.3at)Power Pin Assignment1/2(+), 3/6(-)PoE Power Budget240W maximum (depending on power input)Max. Number of Class 2 PDs @ 7 watts8Max. Number of Class 3 PDs @ 15.4 watts8Max. Number of Class 4 PDs @ 30.8 watts8PoE Extend ModeRemote power feeding up to 100m in standard mode and 200m in extend modeLayer 2 FunctionPort ConfigurationPort disable/enableAuto-negotiation 10/100/1000Mbps full and half duplex mode selectionFlow control disable/enablePort StatusDisplay each port’s speed duplex mode, link status, flow control status,auto negotiation status, trunk statusPort MirroringTX/RX/both1 to 1 monitorVLAN802.1Q tagged based VLAN, up to 255 VLAN groupsQ-in-Q tunnelingPrivate VLAN Edge (PVE)MAC-based VLANProtocol-based VLANVoice VLANGVRPMVR (Multicast VLAN Registration)Up to 4K VLAN groups, out of 4094 VLAN IDsLink AggregationIEEE 802.3ad LACP/static trunkSupports 5 trunk groups with 10 ports per trunk groupQoSTraffic classification based, strict priority and WRR8-level priority for switching Port number 802.1p priority 802.1Q VLAN tag DSCP/TOS field in IP packetIGMP SnoopingIGMP (v1/v2/V3) snooping, up to 255 multicast groupsIGMP querier mode supportMLD SnoopingMLD (v1/v2) snooping, up to 255 multicast groupsMLD querier mode supportAccess Control ListIP-based ACL/MAC-based ACLUp to 123 entriesBandwidth ControlPer port bandwidth control Ingress: 500Kb~1000Mbps Egress: 500Kb~1000MbpsStorm ControlUnicast/Multicast/BroadcastLayer 3 FunctionIP InterfacesMax. 8 VLAN interfacesRouting TableMax. 32 routing entriesRouting ProtocolsIPv4 software static routingIPv6 software static routingManagementBasic Management InterfacesConsole; Telnet; Web browser; SNMP v1, v2cSecure Management InterfacesSSHv2,TLSv1.2, SNMP v3ONVIFONVIF device discoveryONVIF device monitoringFloor MapSNMP MIBsRFC-1213 MIB-IIIF-MIBRFC-1493 Bridge MIBRFC-1643 Ethernet MIBRFC-2863 Interface MIBRFC-2665 Ether-Like MIBRFC-2819 RMON MIB (Group 1, 2, 3 and 9)RFC-2737 Entity MIBRFC-2618 RADIUS Client MIBRFC-2933 IGMP-STD-MIBRFC 3411 SNMP-Frameworks-MIBIEEE 802.1X PAELLDPMAU-MIBPower over Ethernet MIBStandards ConformanceRegulatory ComplianceFCC Part 15 Class A, CEStability TestingIEC60068-2-32 (free fall)IEC60068-2-27 (shock)IEC60068-2-6 (vibration)Standards ComplianceIEEE 802.3 10BASE-TIEEE 802.3u 100BASE-TX/100BASE-FXIEEE 802.3ab Gigabit 1000TIEEE 802.3z Gigabit SX/LXIEEE 802.3bz 2.5GBASE-XIEEE 802.3x flow control and back pressureIEEE 802.3ad port trunk with LACPIEEE 802.1D Spanning Tree ProtocolIEEE 802.1w Rapid Spanning Tree ProtocolIEEE 802.1s Multiple Spanning Tree ProtocolIEEE 802.1p Class of ServiceIEEE 802.1Q VLAN taggingIEEE 802.1x Port Authentication Network ControlIEEE 802.1ab LLDPIEEE 802.3af Power over EthernetIEEE 802.3at Power over Ethernet PlusIEEE 802.3ah OAMIEEE 802.1ag Connectivity Fault Management(CFM)IEEE 1588 PTPv2RFC 768 UDPRFC 783 TFTPRFC 791 IPRFC 792 ICMPRFC 793 TCPRFC 2068 HTTPRFC 1112 IGMP v1RFC 2236 IGMP v2ITU-T G.8032 ERPS RingITU-T Y.1731 Performance MonitoringEnvironmentOperating Temperature-40 ~ 75 degrees CStorage Temperature-40 ~ 85 degrees CHumidity5 ~ 95% (non-condensing)
