Võrguseade Planet Switch: 6 x SFP 100/1000Mbps, 2 x SFP 1G/2.5G, 2 x 10/100/1000Mbps, Layer 2/4

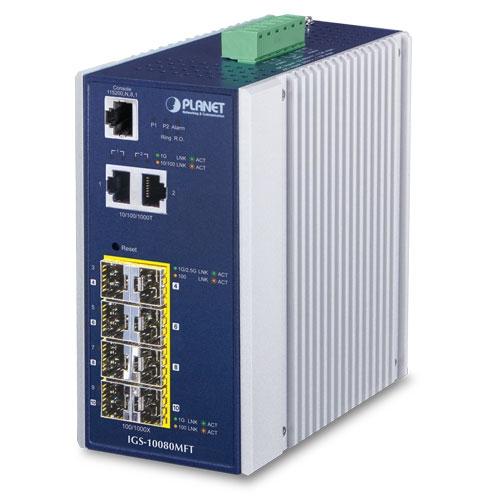

Mitme SFP-kiudoptilise pordiga lüliti kasvavate pikaulatusega tööstus- ja telekommunikatsioonivõrkude jaoksPLANET IGS-10080MFT on tööstuslik 10-portiline täis-gigabitise haldusega Ethernet-lüliti, mis on spetsiaalselt loodud täis-gigabitise magistraalvõrgu ehitamiseks, et edastada usaldusväärset ja kiiret andmevoogu rasketes tööstuslikes tingimustes ning edastada andmeid kaugvõrkudesse kiudoptilise kaabli kaudu. See on varustatud kahe 100/1000/2500BASE-X porti, kuue 100/1000BASE-X SFP kiudoptilise porti ja kahe lisaks 10/100/1000BASE-T vasest liidesega, mis on paigutatud IP30 vastupidavasse korpusesse koos varutoite süsteemiga. Sellises soodsas korpuses pakub see kasutajasõbralikke, kuid samas ka arenenud IPv6/IPv4haldusliideseid, rohkesti L2/L4lülitusfunktsioone ja 3. kihi staatilist marsruutimise võimekust. IGS-10080MFT töötab stabiilselt temperatuurivahemikus -40 kuni 75 °C ja võimaldab paigaldamist DIN-siinile või seinale, et kabineti ruumi tõhusalt ära kasutada.Küberjulgeoleku võrgulahendus turvariskide minimeerimiseksIGS-10080MFT toetab SSHv2 ja TLSv1.2 protokolle, et pakkuda tugevat kaitset arenenud ohtude vastu. See sisaldab mitmeid küberturvalisuse funktsioone, nagu DHCP Snooping, IP Source Guard, ARP Inspection Protection, 802.1x port-based võrgu juurdepääsu kontroll, RADIUS ja TACACS+ kasutajakontode haldus, SNMPv3 autentimine jne, mis täiendavad seda kui terviklikku turvalahendust.Redundantne ring, kiire taastamine kriitiliste võrgurakenduste jaoksIGS-10080MFT toetab redundantset ringtehnoloogiat ja pakub tugevat, kiiret isetagastamisvõimet, et vältida katkestusi ja väliseid sissetunge. See sisaldab täiustatud ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tehnoloogiat ja Spanning Tree Protocol (802.1s MSTP) kliendi võrgus, et parandada süsteemi töökindlust ja tööaega erinevates keskkondades.IPv6/IPv4 kahekihiline haldusIGS-10080MFT toetab nii IPv6 kui ka IPv4 protokolle, aidates väikestel ja keskmise suurusega ettevõtetel astuda IPv6 ajastusse minimaalse investeeringuga, kuna IPv6 FTTx servavõrgu paigaldamisel ei ole vaja võrguseadmeid asendada ega uuendada.SMTP/SNMP trap-sündmuste hoiatusedIGS-10080MFT pakub sündmuste hoiatuste funktsiooni, mis aitab diagnoosida seadme ebanormaalset tööd, sõltumata sellest, kas võrguühendus on katkenud või on toimunud taaskäivitamine.Layer 3 IPv4 ja IPv6 tarkvara VLAN marsruutimine turvaliseks ja paindlikuks haldamiseksEt aidata klientidel oma äri juhtida, pakub IGS-10080MFT mitte ainult ülisuurt ülekandekiirust ja suurepärast 2. kihi tehnoloogiat, vaid ka IPv4/IPv6 tarkvara VLAN marsruutimise funktsiooni, mis võimaldab ületada erinevaid VLAN-e ja IP-aadresse, et saavutada turvaline, paindlik haldus ja lihtsam võrgurakendus.Tugevad 2. kihi funktsioonidIGS-10080MFT on programmeeritav täiustatud lülitite haldusfunktsioonideks, nagu dünaamiline portide ühendamine, 802.1Q VLAN, Q-in-Q VLAN, mitme hargnemise protokoll (MSTP), silmus ja BPDU Guard, IGMP Snooping ja MLD Snooping. Lingide koondamise kaudu võimaldab IGS-10080MFT kiire trunki töötamist, et ühendada mitu porti, näiteks 16 Gbps fat pipe, ja toetab ka failoverit. Lisaks on Link Layer Discovery Protocol (LLDP) 2. kihti protokoll, mis aitab leida põhilist teavet naaber seadmete kohta kohalikus ringhäälingudomeenis.Tõhus liikluse juhtimineIGS-10080MFT on varustatud tugevate QoS-funktsioonide ja võimsa liikluse juhtimisega, et parandada äriklassi andme-, hääl- ja videolahenduste teenuseid. Funktsionaalsus hõlmab broadcast/multicast/unicast storm control, iga porti ribalaiuse kontroll, 802.1p/CoS/IP DSCP QoS prioriteet ja märgistamine. See tagab parima jõudluse VoIP- ja videovoogude edastamisel ning võimaldab ettevõtetel piiratud võrguressursse täielikult ära kasutada.Võimas turvalisusPLANET IGS-10080MFT pakub ulatuslikku IPv4/IPv6 2. kuni 4. kihi juurdepääsu kontrollnimekirja (ACL), et tagada turvalisus võrgu äärealadel. Seda saab kasutada võrgu juurdepääsu piiramiseks, keelates pakette lähtuvalt lähte- ja siht-IP-aadressist, TCP/UDP-portidest või määratletud tüüpilistest võrgurakendustest. Selle kaitsemehhanism hõlmab ka 802.1X portipõhist kasutaja ja seadme autentimist, mida saab kasutada koos RADIUSega, et tagada portide turvalisus ja blokeerida ebaseaduslikud kasutajad. Kaitstud portide funktsiooniga saab takistada ääreportide vahelist suhtlust, et tagada kasutajate privaatsus. Lisaks võimaldab portide turvalisuse funktsioon piirata võrguseadmete arvu antud portis. Võrguadministraatorid saavad nüüd ehitada väga turvalisi ettevõttevõrke märkimisväärselt vähem aega ja vaeva kulutades kui varem.Kasutajasõbralik ja turvaline haldusTõhusa halduse tagamiseks on IGS-10080MFT varustatud veebi, Telnet ja SNMP haldusliidestega.Sisseehitatud veebipõhise haldusliidese abil pakub IGS-10080MFT lihtsalt kasutatavat, platvormist sõltumatut haldus- ja konfiguratsioonivõimalust.Tekstipõhise haldamiseks on lülititega võimalik ühendust võtta Telneti ja konsoolipordi kaudu.Standardse SNMP toetuse abil on lüliteid võimalik hallata mis tahes standardse haldustarkvara abil.Lisaks pakub IGS-10080MFT turvalist kaugjuhtimist, toetades SSHv2, TLSv1.2 ja SNMP v3 ühendusi, mis krüpteerivad paketi sisu iga seansi ajal.Modbus TCP pakub paindlikku võrguühendust tehase automatiseerimiseksToetatud Modbus TCP/IP protokolli abil saab IGS-10080MFT hõlpsasti integreerida SCADA süsteemidega, HMI süsteemidega ja muude andmete kogumise süsteemidega tehase tootmisruumides. See võimaldab administraatoritel kaugjuhtimisega jälgida tööstusliku Etherneti lüliti töötamisandmeid, portide andmeid ja side staatust, saavutades seega hõlpsasti kogu tehase parema järelevalve ja hoolduse.Paindlikkus ja pikamaa laiendamise lahendusIGS-10080MFT 8 sisseehitatud mini-GBIC pesa toetavad kolmekordse kiirusega 100/1000/2500BASE-X SFP (väikese vormfaktoriga pistikuga) kiudoptilisi mooduleid pordis 3 ja pordis 4, samas kui pordid 5 kuni 10 toetavad kahekordse kiirusega 100/1000BASE-X SFP (väikese vormfaktoriga pistikuga) kiudoptilisi mooduleid, kaugust saab pikendada 300 meetrilt 2 kilomeetrini (mitmerežiimiline kiud) ja 10/20/40/60/80/120 kilomeetrini (üherežiimiline kiud või WDM-kiud). Need sobivad hästi ettevõtte andmekeskuste ja jaotussüsteemide rakendustesse.Intelligentne SFP diagnoosimehhanismIGS-10080MFT toetab SFP-DDM (digitaalne diagnostikamonitor) funktsiooni, mis võimaldab võrguadministraatoril hõlpsasti jälgida SFP reaalajas parameetreid, nagu optiline väljundvõimsus, optiline sisendvõimsus, temperatuur, laseri eelvool ja transiiveri toitepinge.1588 ajaprotokoll tööstuslikele arvutivõrkudeleIGS-10080MFT on ideaalne telekommunikatsiooni- ja operaator-Etherneti rakendustele, toetades MEF teenuste osutamist ja ajastamist pakettlahenduste kaudu IEEE 1588 ja sünkroonse Etherneti jaoks.Keskkonnakindel disainIP30-klassiga tööstusliku alumiiniumkorpusega IGS-10080MFT pakub kõrget vastupidavust elektromagnetilistele häiretele ja tugevatele elektrilistele ülepingetele, mis on tavaliselt levinud tehastesse või liikluskorralduskastides. Samuti on seadmel integreeritud toiteallikas laia pingevahemikuga (12–48 V DC või 24 V AC) ülemaailmsete kõrge kättesaadavusega rakenduste jaoks, mis nõuavad kahte või varutoiteallikat. IGS-10080MFT töötab temperatuurivahemikus -40 kuni 75 °C, mistõttu saab seda paigaldada peaaegu igasugustesse rasketesse keskkondadesse.Hardware SpecificationsCopper Ports2 10/100/1000BASE-T Ethernet interfaces (Ports 1 to 2)SFP/mini-GBIC Slots2 100/1000/2500BASE-X mini-GBIC SFP ports (Ports 3 to 4)6 100/1000BASE-X mini-GBIC SFP ports (Ports 5 to 10)SDRAM128MbytesFlash Memory64MbytesReset Button< 5 sec: System reboot> 5 sec: Factory defaultESD Protection6KV DCEFT Protection6KV DCEnclosureIP30 aluminum metal casInstallationDIN rail kit and wall-mountDimensions (W x D x H)76.8 x 107.3 x 152 mmWeight1036gPower RequirementsDC 12 to 48V, AC 24V Power AdapterPower Consumption13.92 Watts/47.76BTU (Full loading)LED IndicatorSystem: Power 1 (Green) Power 2 (Green) Alarm (Red) Ring (Green) R.0. (Green)Per 10/100/1000T RJ45 Ports (Port 1 to port 2): 10/100 LNK/ACT (Amber) 1000 LNK/ACT (Green)Per 100/1000/2500BASE-X SFP Interface (Port 3 to port 4): 100 LNK/ACT (Amber) 1G/2.5G LNK/ACT (Green)Per 100/1000BASE-X SFP Interface (Port 5 to port 10): 100 LNK/ACT (Amber) 1000 LNK/ACT (Green)Switching SpecificationsSwitch ArchitectureStore-and-ForwardSwitch Fabric26Gbps/non-blockingThroughput19.34Mpps@ 64 bytes packetAddress Table8K entries, automatic source address learning and agingShared Data Buffer512 KbytesFlow ControlIEEE 802.3x pause frame for full duplexBack pressure for half duplexJumbo Frame9K bytesLayer 2 Management FunctionsPort ConfigurationPort disable/enableAuto-negotiation 10/100/1000Mbps full and half duplex mode selectionFlow control disable/enablePower saving mode controlPort StatusDisplay each port’s speed duplex mode, link status, flow control status,auto negotiation status, trunk statusPort MirroringTX/RX/both1 to 1 monitorVLAN802.1Q tag-based VLAN, up to 4K VLAN groupsQ-in-Q tunnelingPrivate VLAN EdgeMAC-based VLANProtocol-based VLANVoice VLANMVR (Multicast VLAN Registration)GVRPUp to 4K VLAN groups, out of 4094 VLAN IDsLink AggregationIEEE 802.3ad LACP/static trunkSpanning Tree ProtocolIEEE 802.1D Spanning Tree Protocol (STP)IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)IGMP SnoopingIGMP (v1/v2/v3) snoopingIGMP querier mode supportUp to 255 multicast groupsMLD SnoopingMLD (v1/v2) snoopingMLD querier mode supportUp to 255 multicast groupsBandwidth ControlPer port bandwidth controlIngress: 500Kb~1000MbpsEgress: 500Kb~1000MbpsRingSupports ERPS, and complies with ITU-T G.8032Supports Major ring and sub-ringRecovery time < 10ms @ 3 unitsRecovery time < 50ms @ 16 unitsSynchronizationIEEE 1588v2 PTP (Precision Time Protocol) - Peer-to-peer transparent clock - End-to-end transparent clockQoSTraffic classification based, strict priority and WRR8-level priority for switching - Port number - 802.1p priority - 802.1Q VLAN tagSecurity FunctionsAccess Control ListIPv4/IPv6 IP-based ACL/MAC-based ACLIPv4/IPv6 IP-based ACE/MAC-based ACEUp to 256 entriesPort SecurityIEEE 802.1X – Port-based authenticationBuilt-in RADIUS client to co-operate with RADIUS serverRADIUS/TACACS+ user access authenticationMAC SecurityIP-MAC port bindingMAC filterStatic MAC addressEnhanced SecurityDHCP Snooping and DHCP Option82STP BPDU guard, BPDU filtering and BPDU forwardingDoS attack preventionARP inspectionIP source guardLayer 3 FunctionsIP InterfacesMax. 8 VLAN interfacesRouting TableMax. 32 routing entriesRouting ProtocolsIPv4 software static routingIPv6 software static routingManagementBasic Management InterfacesTelnet/Web browser/SNMP v1, v2cSecure Management InterfacesSSHv2, TLS v1.2, SNMP v3System ManagementFirmware upgrade by HTTP/TFTP protocol through Ethernet networkLLDP protocolSNTPPLANET Smart Discovery UtilityPLANET NMS System/CloudViewerEvent ManagementRemote/Local SyslogSystem logIndustrial ProtocolModbus TCP for real-time monitoring in SCADA systemSNMP MIBsRFC 1213 MIB-IIIF-MIBRFC 1493 Bridge MIBRFC 1643 Ethernet MIBRFC 2863 Interface MIBRFC 2665 Ether-Like MIBRFC 2819 RMON MIB (Groups 1, 2, 3 and 9)RFC 2737 Entity MIBRFC 2618 RADIUS Client MIBRFC 2933 IGMP-STD-MIBRFC 3411 SNMP-Frameworks-MIBIEEE 802.1X PAELLDPMAU-MIBStandards ConformanceRegulatory ComplianceFCC Part 15 Class A, CEStability TestingIEC60068-2-32 (free fall)IEC60068-2-27 (shock)IEC60068-2-6 (vibration)Standards ComplianceIEEE 802.3 10BASE-TIEEE 802.3u 100BASE-TX/100BASE-FXIEEE 802.3ab Gigabit 1000TIEEE 802.3z Gigabit SX/LXIEEE 802.3bz 2.5GBASE-XIEEE 802.3x flow control and back pressureIEEE 802.3ad port trunk with LACPIEEE 802.1D Spanning Tree ProtocolIEEE 802.1w Rapid Spanning Tree ProtocolIEEE 802.1s Multiple Spanning Tree ProtocolIEEE 802.1p Class of ServiceIEEE 802.1Q VLAN taggingIEEE 802.1X Port Authentication Network ControlIEEE 802.1ab LLDPITU-T G.8032 Ethernet Ring Protection SwitchingRFC 768 UDPRFC 783 TFTPRFC 793 TCPRFC 791 IPRFC 792 ICMPRFC 2068 HTTPRFC 1112 IGMP v1RFC 2236 IGMP v2EnvironmentOperating Temperature-40 ~ 75 degrees CStorage Temperature-40 ~ 75 degrees CHumidity5 ~ 95% (non-condensing)
