Otsing: 10GBase

Võimas 10Gbps ja Layer 3 marsruutimislahendus ettevõtte magistraalvõrkude ja andmekeskuste võrkude jaoksPLANET GS-6311-24T4X on uhiuus Layer 3 Managed Gigabit Switch 10Gbps uplink võimekusega erinevate võrgurakenduste jaoks ja paindlikuks kasutuselevõtuks. GS-6311-24T4X pakub 24 10/100/1000BASE-T RJ45 vaskporti ja 4 1G/10GBASE-X SFP+ porti koos 128 Gbps kommutaatorivõrguga, mis on tarnitud 1U vastupidavas ja ventilaatorita disainiga korpuses.GS-6311-24T4X pakub suure tihedusega jõudlust, 3. kihi staatilist marsruutimist, RIP (marsruutimisinfo protokoll) ja OSPF (Open Shortest Path First). Tänu 10 Gbps liidestele ja 128 Gbps kommutatsioonivõrgule suudab GS-6311-24T4X töödelda väga suuri andmemahte turvalises topoloogias, mis ühendab ettevõtte magistraalvõrku või suure võimsusega servereid. Võimsa multisaate marsruutimise ja võrgu turvafunktsioonide tõttu on GS-6311-24T4X võimas andmeliikluse kontrollimiseks ISP ja ettevõtte VoIP-, video voogedastuse ja multisaate rakenduste jaoks.Hardware SpecificationsCopper Ports24 10/100/1000BASE-T RJ45 copper ports (ports 1 to 24)10G SFP+ Ports4 10GBASE-SR/LR SFP+ interfaces (ports 25 to 28)Backward compatible with 1000BASE-SX/LX/BX SFP transceiverConsole Port1 x RJ45-to-RS232 serial port (9600, 8, N, 1)CPUMIPS 800MHzRAM512MbytesFlash Memory32MbytesDimensions (W x D x H)440 x 207 x 44mmWeight2742gPower Consumption23.2 watts/79.11 BTUPower Requirements- ACAC 100~240V, 50/60HzFan－－LEDSystem: PWR (Green), SYS (Green)Ports: LNK/ACT (Green)Switching SpecificationsSwitch ArchitectureStore-and-forwardSwitch Fabric128Gbps/non-blockingSwitch Throughput95.23MppsAddress Table32K MAC address table with auto learning functionARP Table8KRouting Table6KIP Interface1024ACL Table2KShared Data Buffer12MBJumbo Frame12KBytesFlow ControlBack pressure for half duplexIEEE 802.3x pause frame for full duplexIPv4 Layer 3 FunctionsIP Routing ProtocolStatic routeRIPv1/v2OSPFv2Multicast Routing ProtocolIGMP v1/v2/v3Layer 3 ProtocolARPARP ProxyIGMP ProxyIPv6 Layer 3 FunctionsOtherICMPv6,ND,DNSv6Layer 2 FunctionsPort ConfigurationPort disable/enableFlow control disable/enableBandwidth control on each portPort loopback detectPort StatusDisplay each port’s speed duplex mode, link status, flow control status and auto negotiation statusVLAN802.1Q tagged VLAN, up to 4K VLAN groups802.1ad Q-in-Q (VLAN stacking)GVRP for VLAN managementPrivate VLAN Edge (PVE) supportedProtocol-based VLANMAC-based VLANIP subnet VLANBandwidth ControlTX/RX/BothLink AggregationIEEE 802.3ad LACP/static trunkSupports 64 groups with 8 ports per trunk groupQoS8 priority queues on all switch portsSupports strict priority and Weighted Round Robin (WRR) CoS policiesTraffic classification: IEEE 802.1p CoS/ToS IPv4/IPv6 DSCP Port-based WRRMulticastIPv4 IGMP v1/v2/v3 snoopingIPv4 Querier mode supportIPv6 MLD v1/v2 snoopingMulticast VLAN Register (MVR)Up to 1024Security FunctionsAccess Control ListSupports Standard and Expanded ACLIP-based ACL/MAC-based ACLTime-based ACLUp to 2K entriesSecurityPort isolationSupports IP + MAC + port bindingIdentification and filtering of L2/L3/L4 based ACLDefend against DOS or TCP attacksSuppression of broadcast, multicast and unknown unicast packetDHCP Snooping, DHCP Option 82/43/60/61/67Command line authority control based on user levelsAAATACACS+ and IPv4/IPv6 over RADIUSAuthenticationIEEE 802.1x port-based network access controlSwitch Management FunctionsSystem ConfigurationConsole, Telnet, Web browser, SNMP v1, v2cSecure Management IntefacesSSHv2, TLSv1.2, SNMPv3ManagementIPv4 and IPv6 dual stack managementUser IP security inspection for IPv4/IPv6 SNMPSNMP v1, v2c and v3SNMP MIB and TRAPSNMP RMON 1, 2, 3, 9 four groupsIPv4/IPv6 FTP/TFTPIPv4/IPv6 NTPRADIUS authentication for IPv4/IPv6 Telnet user name and passwordIPv4/IPv6 SSHThe right configuration for users to adopt RADIUS server’s shell managementCLI, console, TelnetSecurity IP safety net management function: avoid unlawful landing at nonrestrictive areaSyslog server for IPv4 and IPv6TACACS+PLANET Smart Discovery UtilitySNMP MIBsRFC 1213 MIB-IIRFC 1215 Internet Engineering Task ForceRFC 1271 RMONRFC 1354 IP-Forwarding MIBRFC 1493 Bridge MIBRFC 1643 Ether-like MIBRFC 1907 SNMP v2RFC 2011 IP/ICMP MIBRFC 2012 TCP MIBRFC 2013 UDP MIBRFC 2096 IP forward MIBRFC 2233 if MIBRFC 2452 TCP6 MIBRFC 2454 UDP6 MIBRFC 2465 IPv6 MIBRFC 2466 ICMP6 MIBRFC 2573 SNMP v3 notifyRFC 2574 SNMP v3 vacmRFC 2674 Bridge MIB Extensions (IEEE 802.1Q MIB)RFC 2674 Bridge MIB Extensions (IEEE 802.1P MIB)Standard ConformanceRegulatory ComplianceFCC Part 15 Class A, CEStandards ComplianceIEEE 802.3 10BASE-TIEEE 802.3u 100BASE-TXIEEE 802.3z Gigabit 1000BASE-SX/LXIEEE 802.3ab Gigabit 1000BASE-TIEEE 802.3ae 10Gb/s EthernetIEEE 802.3x flow control and back pressureIEEE 802.3ad port trunk with LACPIEEE 802.1ag CFMIEEE 802.1D Spanning Tree ProtocolIEEE 802.1w Rapid Spanning Tree ProtocolIEEE 802.1s Multiple Spanning Tree ProtocolIEEE 802.1p Class of ServiceIEEE 802.1Q VLAN taggingIEEE 802.1X port authentication network controlIEEE 802.1ab LLDPRFC 768 UDPRFC 783 TFTPRFC 793 TCPRFC 791 IPRFC 792 ICMPRFC 2068 HTTPRFC 1112 IGMP v1RFC 2236 IGMP v2RFC 3376 IGMP v3RFC 2710 MLD v1RFC 3810 MLD v2RFC 2328 OSPF v2RFC 1058 RIP v1RFC 2453 RIP v2ITU-T G.8032 ERPS RingEnvironmentOperatingTemperature: 0 ~ 50 degrees CRelative Humidity: 5 ~ 90% (non-condensing)StorageTemperature: -10 ~ 70 degrees CRelative Humidity: 5 ~ 90% (non-condensing)

Võimas 10Gbps ja Layer 3 marsruutimislahendus ettevõtte magistraalvõrkude ja andmekeskuste võrkude jaoksPLANET GS-6311-48T6X on uhiuus Layer 3 Managed Gigabit Switch 10Gbps uplink võimekusega erinevate võrgurakenduste jaoks ja paindlikuks kasutuselevõtuks. GS-6311-48T6X pakub 48 10/100/1000BASE-T RJ45 vaskporti ja 6 1G/10GBASE-X SFP+ porti 216Gbps kommutaatorivõrguga, mis on tarnitud ventilaatorivaba konstruktsiooniga 1U-siseses vastupidavas korpuses.GS-6311-48T6X pakub suure tihedusega jõudlust, 3. kihi staatilist marsruutimist, RIP (marsruutimisinfo protokoll) ja OSPF (Open Shortest Path First). Tänu 10 Gbps liidestele ja 216 Gbps kommutatsioonivõrgule suudab GS-6311-48T6X töödelda väga suuri andmemahte turvalises topoloogias, mis ühendab ettevõtte magistraalvõrku või suure võimsusega servereid. Võimsad võrgu turvafunktsioonid muudavad GS-6311-48T6X-i tõhusaks andmeedastuse kontrolliks ISP ja ettevõtte VoIP-, video voogedastuse ja multisaate rakenduste jaoks.Hardware SpecificationsCopper Ports48 10/100/1000BASE-T RJ45 copper ports (ports 1 to 48)10G SFP+ Ports6 10GBASE-SR/LR SFP+ interfaces (ports 49 to 54)Backward compatible with 1000BASE-SX/LX/BX SFP transceiverConsole Port1 x RJ45-to-RS232 serial port (9600, 8, N, 1)CPUMIPS 800MHzRAM512MbytesFlash Memory32MbytesDimensions (W x D x H)440 x 260 x 44 mmWeight3676gPower Consumption53.7 watts/183BTUPower Requirements- ACAC 100~240V, 50/60HzFan1LEDSystem: PWR (Green), SYS (Green)Ports: LNK/ACT (Green)Switching SpecificationsSwitch ArchitectureStore-and-forwardSwitch Fabric216Gbps/non-blockingSwitch Throughput160.7MppsAddress Table32K MAC address table with auto learning functionARP Table8KRouting Table12KIP Interface1024ACL Table4KShared Data Buffer16MBJumbo Frame12KBytesFlow ControlBack pressure for half duplexIEEE 802.3x pause frame for full duplexIPv4 Layer 3 FunctionsIP Routing ProtocolStatic routeRIPv1/v2OSPFv2Layer 3 ProtocolARPARP ProxyIGMP ProxyIPv6 Layer 3 FunctionsOtherICMPv6,ND,DNSv6Layer 2 FunctionsPort ConfigurationPort disable/enableFlow control disable/enableBandwidth control on each portPort loopback detectPort StatusDisplay each port’s speed duplex mode, link status, flow control status and auto negotiation statusVLAN802.1Q tagged VLAN, up to 4K VLAN groups802.1ad Q-in-Q (VLAN stacking)GVRP for VLAN managementPrivate VLAN Edge (PVE) supportedProtocol-based VLANMAC-based VLANIP subnet VLANBandwidth ControlTX/RX/BothLink AggregationIEEE 802.3ad LACP/static trunkSupports 64 groups with 8 ports per trunk groupQoS8 priority queues on all switch portsSupports strict priority and Weighted Round Robin (WRR) CoS policiesTraffic classification: IEEE 802.1p CoS/ToS IPv4/IPv6 DSCP Port-based WRRMulticastIPv4 IGMP v1/v2/v3 snoopingIPv4 Querier mode supportIPv6 MLD v1/v2 snoopingMulticast VLAN Register (MVR)Up to 1024Security FunctionsAccess Control ListSupports Standard and Expanded ACLIP-based ACL/MAC-based ACLTime-based ACLUp to 2K entriesSecurityPort isolationSupports IP + MAC + port bindingIdentification and filtering of L2/L3/L4 based ACLDefend against DOS or TCP attacksSuppression of broadcast, multicast and unknown unicast packetDHCP Snooping, DHCP Option 82/43/60/61/67Command line authority control based on user levelsAAATACACS+ and IPv4/IPv6 over RADIUSAuthenticationIEEE 802.1x port-based network access controlSwitch Management FunctionsSystem ConfigurationConsole, Telnet, Web browser, SNMP v1, v2cSecure Management InterfacesSSHv2, TLSv1.2, SNMPv3ManagementIPv4 and IPv6 dual stack managementUser IP security inspection for IPv4/IPv6 SNMPSNMP v1, v2c and v3SNMP MIB and TRAPSNMP RMON 1, 2, 3, 9 four groupsIPv4/IPv6 FTP/TFTPIPv4/IPv6 NTPRADIUS authentication for IPv4/IPv6 Telnet user name and passwordIPv4/IPv6 SSHThe right configuration for users to adopt RADIUS server’s shell managementCLI, console, TelnetSecurity IP safety net management function: avoid unlawful landing at nonrestrictive areaSyslog server for IPv4 and IPv6TACACS+PLANET Smart Discovery UtilitySNMP MIBsRFC 1213 MIB-IIRFC 1215 Internet Engineering Task ForceRFC 1271 RMONRFC 1354 IP-Forwarding MIBRFC 1493 Bridge MIBRFC 1643 Ether-like MIBRFC 1907 SNMP v2RFC 2011 IP/ICMP MIBRFC 2012 TCP MIBRFC 2013 UDP MIBRFC 2096 IP forward MIBRFC 2233 if MIBRFC 2452 TCP6 MIBRFC 2454 UDP6 MIBRFC 2465 IPv6 MIBRFC 2466 ICMP6 MIBRFC 2573 SNMP v3 notifyRFC 2574 SNMP v3 vacmRFC 2674 Bridge MIB Extensions (IEEE 802.1Q MIB)RFC 2674 Bridge MIB Extensions (IEEE 802.1P MIB)Standard ConformanceRegulatory ComplianceFCC Part 15 Class A, CEStandards ComplianceIEEE 802.3 10BASE-TIEEE 802.3u 100BASE-TXIEEE 802.3z Gigabit 1000BASE-SX/LXIEEE 802.3ab Gigabit 1000BASE-TIEEE 802.3ae 10Gb/s EthernetIEEE 802.3x flow control and back pressureIEEE 802.3ad port trunk with LACPIEEE 802.1ag CFMIEEE 802.1D Spanning Tree ProtocolIEEE 802.1w Rapid Spanning Tree ProtocolIEEE 802.1s Multiple Spanning Tree ProtocolIEEE 802.1p Class of ServiceIEEE 802.1Q VLAN taggingIEEE 802.1X port authentication network controlIEEE 802.1ab LLDPRFC 768 UDPRFC 783 TFTPRFC 793 TCPRFC 791 IPRFC 792 ICMPRFC 2068 HTTPRFC 1112 IGMP v1RFC 2236 IGMP v2RFC 3376 IGMP v3RFC 2710 MLD v1RFC 3810 MLD v2RFC 2328 OSPF v2RFC 1058 RIP v1RFC 2453 RIP v2ITU-T G.8032 ERPS RingEnvironmentOperatingTemperature: 0 ~ 50 degrees CRelative Humidity: 5 ~ 90% (non-condensing)StorageTemperature: -10 ~ 70 degrees CRelative Humidity: 5 ~ 90% (non-condensing)

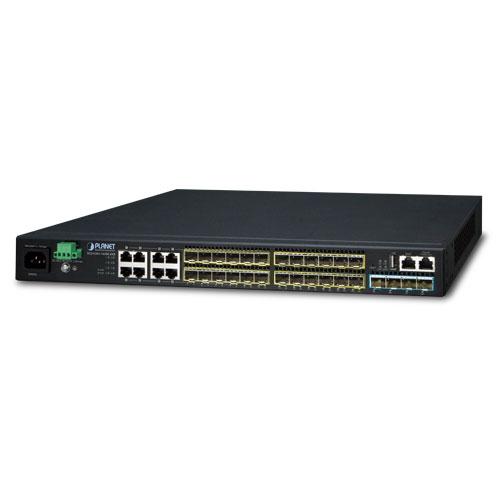

10 Gbps kiudoptilised ja mitmed kahekiiruselised kiudoptilised pordid tagavad kiire võrgustikuPLANET GS-6320-46S2C4XR 3. kihi hallatav lüliti pakub 48 100/1000 Mbps SFP-porti, 2 jagatud RJ45 vaskporti, 4 10G SFP+ porti ja 3. kihi IP-marsruutimist 19-tollises metallkorpuses, mis tagab suure tihedusega jõudluse. 10 Gbps üleslingi ja 176 Gbps lülitusstruktuuriga lihtsustab GS-6320-46S2C4XR oluliselt äärmiselt suurte andmemahtude käitlemist turvalises topoloogias, ühendades magistraalvõrku või suure võimsusega servereid ISP-de ja ettevõtete VoIP-, videostriimingu- ja multisaate rakenduste jaoks.3. kihi dünaamilise marsruutimise tugiGS-6320-46S2C4XR võimaldab administraatoril mugavalt suurendada võrgu efektiivsust, konfigureerides 3. kihi IPv4/IPv6 VLAN staatilist marsruutimist käsitsi ja OSPFv2 (Open Shortest Path First) seadeid automaatselt. OSPF on autonoomse süsteemi sisemine dünaamiline marsruutimisprotokoll, mis põhineb ühenduse olekul. Protokoll loob ühenduse seisundi andmebaasi, vahetades ühenduse seisundeid 3. kihi lülitite vahel, ning kasutab seejärel Shortest Path First algoritmi, et luua selle andmebaasi põhjal marsruuditabel.Küberjulgeolekuga võrk aitab minimeerida turvariskeGS-6320-46S2C4XR on varustatud täiustatud küberjulgeolekuga, et tõrjuda küberohte ja küberründeid. See toetab SSHv2, TLS ja SSL protokolle, et pakkuda tugevat kaitset arenenud ohtude vastu. Olles võrgustiku võtmekohaks andmete edastamisel kliendi kriitilistele seadmetele, kaitseb GS-6320-46S2C4XR-i küberturvalisuse funktsioon lüliti haldamist ja parandab missioonikriitilise võrgu turvalisust ilma täiendavate kasutuselevõtu kulude ja vaevata. Redundantne ring, kiire taastumine kriitiliste võrgurakenduste jaoksGS-6320-46S2C4XR toetab redundantse ringi tehnoloogiat ja pakub tugevat, kiiret isetaastumisvõimet, et vältida katkestusi ja väliseid sissetunge. See ühendab kliendi automaatikavõrguga täiustatud ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tehnoloogia, Spanning Tree Protocol (802.1s MSTP) ja dubleeritud toiteallika süsteemi, et parandada süsteemi töökindlust ja töötundide arvu rasketes tehase keskkondades. Teatud lihtsas ringvõrgus võib taastumisaeg olla alla 10 ms, et viia võrk kiiresti tagasi normaalsesse töörežiimi.Vahelduvvoolu ja alalisvoolu dubleeritud toide tagab pideva tööGS-6320-46S2C4XR on varustatud ühe 100–240 V vahelduvvoolu toiteplokiga ja ühe täiendava 36–60 V alalisvoolu toiteplokiga varutoite tagamiseks. Varutoitesüsteem on ette nähtud ka töökindluse suurendamiseks nii vahelduv- kui ka alalisvoolu toiteplokiga. Varutoitesüsteem on spetsiaalselt kavandatud vastama kõrgtehnoloogiliste rajatiste nõudmistele, mis vajavad kõrgeimat toite stabiilsust.Lahendus IPv6-võrgustikeleIPv6/IPv4-protokolli toetuse ning lihtsate ja kasutajasõbralike haldusliideste abil on GS-6320-46S2C4XR parim valik IP-jälgimise, VoIP- ja traadita teenusepakkujatele ühendamiseks IPv6-võrguga. See aitab ka väikestel ja keskmise suurusega ettevõtetel astuda IPv6-ajastusse minimaalse investeeringuga ja ilma võrguseadmeid asendamata, isegi kui internetiteenuse pakkujad loovad IPv6 FTTx servavõrgu.Kasutajasõbralik turvaline haldusTõhusa haldamise tagamiseks on GS-6320-46S2C4XR varustatud konsooli-, veebi- ja SNMP-haldusliidestega. Sisseehitatud veebipõhise haldusliidese abil pakub GS-6320-46S2C4XR lihtsalt kasutatavat, platvormist sõltumatut haldus- ja konfigureerimisvõimalust. GS-6320-46S2C4XR toetab SNMP-i ja seda saab hallata mis tahes haldustarkvara abil, mis põhineb standarditel SNMP v1 ja v2. Tekstipõhiseks halduseks on juurdepääs Telneti ja konsoolipordi kaudu. Toote õppimise aja lühendamiseks pakub GS-6320-46S2C4XR Cisco-laadseid käske ja klient ei pea nende lülitite puhul uusi käske õppima.Lisaks pakub GS-6320-46S2C4XR turvalist kaugjuhtimist, toetades SSH-, TLS- ja SNMPv3-ühendusi, mis suudavad krüpteerida paketi sisu igas seansis.SMTP/SNMP-lõksu sündmuste hoiatusedGS-6320-46S2C4XR pakub sündmuste hoiatuste funktsiooni, mis aitab diagnoosida seadme ebanormaalset käitumist, sõltumata sellest, kas tegemist on võrguühenduse katkemise või taaskäivitamisega.Tugevad 2. kihi funktsioonidGS-6320-46S2C4XR-i saab programmeerida täiustatud lüliti haldusfunktsioonide jaoks, nagu dünaamiline portide ühendamine, Q-in-Q VLAN, mitmekordne hõlmav puuprotokoll (MSTP), 2. kuni 4. kihi QoS, ribalaiuse kontroll ja IGMP/MLD-nuuskimine. GS-6320-46S2C4XR võimaldab mitut porti ühendava kiire trunki kasutamist. Toetades 26 trunkirühma, võimaldab see maksimaalselt kuni 16 porti trunki kohta ja toetab ka ühenduse failoverit.Võimas turvalisusGS-6320-46S2C4XR pakub ulatuslikku 2. kuni 4. kihi juurdepääsu kontrollnimekirja (ACL), et tagada turvalisus võrgu äärealadel. Seda saab kasutada võrgu juurdepääsu piiramiseks, keelates pakette lähte- ja siht-IP-aadressi, TCP/UDP-pordi numbri või määratletud tüüpiliste võrgu rakenduste alusel. Selle kaitsemehhanism hõlmab ka 802.1x pordipõhist ja MAC-põhist kasutaja- ja seadme autentimist. Privaatse VLAN-funktsiooni abil saab takistada servaportide vahelist suhtlust, et tagada kasutajate privaatsus. Täiustatud turvalisus ja liikluse juhtimineGS-6320-46S2C4XR pakub ka DHCP-nuuskimise, IP-allika kaitsmise ja dünaamilise ARP-kontrolli funktsioone, et vältida IP-nuuskimise rünnakuid ja kõrvaldada ARP-pakette kehtetu MAC-aadressiga. Võrguadministraator saab nüüd ehitada väga turvalisi ettevõttevõrke märkimisväärselt vähem aega ja vaeva kulutades kui varem.Paindlik ja laiendatav 10Gb Etherneti lahendus10G Ethernet on suur hüpe Etherneti arengus. Iga GS-6320-46S2C4XR-i 10G SFP+ pesa toetab kahte kiirust: 10GBASE-SR/LR või 1000BASE-SX/LX. Tänu 4-portilisele 10G Etherneti ühendusvõimele ja täiendavale 4-portilisele 1G Etherneti ühendusvõimele saab administraator nüüd paindlikult valida sobiva SFP/SFP+ transiiveri vastavalt edastuskaugusele või edastuskiirusele, mis on vajalik võrgu tõhusaks laiendamiseks. GS-6320-46S2C4XR pakub laia ribalaiust ja võimsat töötlemisvõimsust. Intelligentne SFP-diagnoosimehhanismGS-6320-46S2C4XR toetab SFP-DDM (Digital Diagnostic Monitor) funktsiooni, mis aitab võrguadministraatoril hõlpsasti jälgida SFP-transiiverite reaalajas parameetreid, nagu optiline väljundvõimsus, optiline sisendvõimsus, temperatuur, laseri eelpinge ja transiiveri toitepinge.Hardware Specifications100/1000X SFP/mini-GBIC Slots4810/100/1000T Copper Ports210GBASE-LR/SR SFP+ Slots4, compatible with 1000BASE-SX/LX/BX SFPConsole1 x RJ45 serial port (115200 , 8, N, 1)Reset Button< 5 sec: System reboot>= 10 sec: Factory defaultSmart FAN2Power RequirementsAC: 100~240V, 50/60HzDC: 36V-60V, 2A max.Redundant power designedPower Consumption (Full Loading)AC 110V: 72 watts/245BTU (max.)DC 60V: 69 watts/235BTU (max.)ESD Protection6KV DCDimensions (W x D x H)444 x 200 x 44.2 mm, 1U heightWeight3.4kgSDRAM512MbytesFlash Memory64MbytesLEDSystem: Fan2 Alert (Red), Fan1 Alert (Red), DC (Green), AC (Green) Ring (Green), R.O. (Green), SYS (Green)10/100/1000BASE-T RJ45 Interfaces (Port 1 to Port 2): 1000Mbps LNK/ACT (Green) 10/100Mbps LNK/ACT (Orange)100/1G Mbps SFP Interfaces (Port 1 to Port 48): 1000 LNK/ACT (Green) 100 LNK/ACT (Orange)1G/10G BASE-X Interfaces (Port 49 to Port 52): 10G LNK/ACT (Green) 1000Mbps LNK/ACT (Green)Switch PerformanceSwitch Fabric176Gbps/non-blockingThroughput130Mpps@ 64Bytes packetSwitch ArchitectureStore-and-ForwardAddress Table16K entries, automatic source address learning and agingShare Data Buffer32MbitsFlow ControlIEEE 802.3x pause frame for full-duplexBack pressure for half-duplexJumbo Frame10KBLayer 2 FunctionsPort ConfigurationPort disable/enableAuto-negotiation 10/100/1000Mbps full and half duplex mode selectionFlow Control disable/enablePort StatusDisplay each port’s speed duplex mode, link status, flow control status, auto negotiation status, trunk statusPort MirroringTX/RX/BothMany-to-1 monitorVLAN802.1Q tagged based VLAN, up to 255 VLAN groupsQ-in-Q tunnelingPrivate VLAN Edge (PVE)Port IsolationMAC-based VLANIP Subnet-based VLANProtocol-based VLANVLAN TranslationVoice VLANMVR (Multicast VLAN Registration)GVRPUp to 255 VLAN groups, out of 4095 VLAN IDsLink AggregationIEEE 802.3ad LACP/Static TrunkSupports 26 trunk groups with 16 ports per trunkQoSTraffic classification based, strict priority and WRR8-level priority for switching - Port number - 802.1p priority - 802.1Q VLAN tag - DSCP/TOS field in IP packetIGMP SnoopingIPv4 IGMP (v1/v2/v3) snoopingIPv4 IGMP querier mode supportSupports 255 IGMP groupsMLD SnoopingIPv6 MLD (v1/v2) snooping,IPv6 MLD querier mode supportSupports 255 MLD groupsAccess Control ListIP-based ACL/MAC-based ACLACL based on: - MAC Address - IP Address - Ethertype - Protocol Type - VLAN ID - DSCP - 802.1p PriorityUp to 256 entriesBandwidth ControlPer port bandwidth controlIngress: 10Kbps~13000MbpsEgress: 10Kbps~13000MbpsLayer 3 FunctionsIP InterfacesMax. 128 VLAN interfacesRouting TableMax. 128 routing entriesRouting ProtocolsIPv4 OSPFv2 dynamic routingIPv4 hardware static routingIPv6 hardware static routingManagementBasic Management InterfacesConsole; Telnet; Web browser; SNMP v1, v2cSecure Management InterfacesSSHv2, TLS v1.2, SNMP v3Management FunctionsFirmware upgrade by HTTP protocol through Ethernet networkRemote syslog and local system logLLDP protocolUDLDNTPUPnPSNMP MIBsRFC 1213 MIB-IIRFC 2863 IF-MIBRFC 1493 Bridge MIBRFC 1643 Ethernet MIBRFC 2863 Interface MIBRFC 2665 Ether-Like MIBRFC 2737 Entity MIBRFC 2819 RMON MIB (Groups 1, 2, 3 and 9)RFC 2618 RADIUS Client MIBRFC 3411 SNMP-Frameworks-MIBIEEE 802.1X PAEIEEE 802.1ab LLDPMAU-MIBStandards ConformanceRegulatory ComplianceFCC Part 15 Class A, CEStandards ComplianceIEEE 802.3 10BASE-TIEEE 802.3u 100BASE-TXIEEE 802.3z 1000BASE-SX/LXIEEE 802.3ab 1000BASE-TIEEE 802.3ae 10Gb/s EthernetIEEE 802.3x flow control and back pressureIEEE 802.3ad port trunk with LACPIEEE 802.1D Spanning Tree ProtocolIEEE 802.1w Rapid Spanning Tree ProtocolIEEE 802.1s Multiple Spanning Tree ProtocolIEEE 802.1p Class of ServiceIEEE 802.1Q VLAN taggingIEEE 802.1x Port Authentication Network ControlIEEE 802.1ab LLDPIEEE 802.3ah OAMRFC 768 UDPRFC 791 IPRFC 792 ICMPRFC 2068 HTTPRFC 1112 IGMP v1RFC 2236 IGMP v2RFC 3376 IGMP v3RFC 2710 MLD v1RFC 3810 MLD v2RFC 2328 OSPF v2ITU-T G.8032 ERPS RingEnvironmentsOperatingTemperature: 0 ~ 50 degrees CRelative Humidity: 5 ~ 95% (non-condensing)StorageTemperature: -10 ~ 70 degrees CRelative Humidity: 5 ~ 95% (non-condensing)

PLANET IGS-6325-20S4C4X tööstuslik 3. kihi hallatav lüliti on varustatud 14 100/1000 Mbps SFP-pordiga, 4 jagatud TP-pordiga, 10 100/1000/2500 Mbps SFP-pordiga, 4 10G SFP+ pordiga ja 3. kihi IP-marsruutimisega 1U korpuses. 10 Gbps üleslülitusega suudab IGS-6325-20S4C4X töödelda äärmiselt suuri andmemahtusid turvalises topoloogias, mis ühendab tööstusliku magistraalvõrgu või suure võimsusega serveritega. IGS-6325-20S4C4X suudab pakkuda blokeerimata lülitusstruktuuri ja traadikiiruse läbilaskevõimet kuni 158 Gbps temperatuurivahemikus -40 kuni 75 °C. See lihtsustab oluliselt tööstusliku LAN-võrgu uuendamist, et rahuldada kasvavaid ribalaiuse nõudmisi. Lisaks on see varustatud kasutajasõbraliku „Front Access” disainiga, mis lihtsustab IGS-6325-20S4C4X juhtmestamist ja hooldust, kui see on paigaldatud kappi.3. kihi marsruutimise tugiIGS-6325-20S4C4X võimaldab administraatoril mugavalt suurendada võrgu efektiivsust, konfigureerides käsitsi 3. kihi IPv4/IPv6 VLAN staatilise marsruutimise ja automaatselt IPv4 OSPFv2 (Open Shortest Path First) seaded. OSPF on sisemine dünaamiline marsruutimisprotokoll autonoomsele süsteemile, mis põhineb ühenduse olekul. Protokoll loob ühenduse oleku andmebaasi, vahetades ühenduse olekuid 3. kihi lülitite vahel, ja kasutab seejärel lühima tee esimesena algoritmi, et luua selle andmebaasi põhjal marsruuditabel.Küberjulgeoleku võrgulahendus turvariskide minimeerimiseksKüberjulgeoleku funktsioon, mis on lisatud lüliti haldamise kaitsmiseks missioonikriitilises võrgus, ei vaja praktiliselt mingit vaeva ega kulutusi paigaldamiseks. Tõhusa haldamise tagamiseks on IGS-6325-20S4C4X varustatud konsooli, veebi ja SNMP haldusliidestega. Sisseehitatud veebipõhise haldusliidese abil pakub IGS-6325-20S4C4X lihtsalt kasutatavat, platvormist sõltumatut haldus- ja konfiguratsioonivõimalust. IGS-6325-20S4C4X toetab SNMP-d ja seda saab hallata mis tahes standardse SNMP-protokolli alusel töötava haldus tarkvara abil. Toote õppimise aja lühendamiseks pakub IGS-6325-20S4C4X Cisco-laadset käsku Telneti või konsoolipordi kaudu ja klient ei pea neist lülititest uusi käske õppima. Lisaks pakub IGS-6325-20S4C4X turvalist kaugjuhtimist, toetades SSHv2, TLSv1.2 ja SNMP v3 ühendust, mis suudab krüpteerida paketi sisu igas sessioonis.Modbus TCP pakub paindlikku võrguühendust tehase automatiseerimiseksToetatud Modbus TCP/IP protokolliga saab IGS-6325-20S4C4X hõlpsasti integreerida SCADA-süsteemide, HMI-süsteemide ja muude andmete kogumise süsteemidega tehase tootmisruumides. See võimaldab administraatoritel kaugjuhtimisega jälgida tööstusliku Ethernet-lüliti töötamisandmeid, portide andmeid ja side staatust, saavutades seeläbi hõlpsasti kogu tehase täiustatud järelevalve ja hoolduse.1588 ajaprotokoll tööstuslikele arvutivõrkudeleIGS-6325-20S4C4X on ideaalne telekommunikatsiooni- ja operaator-Etherneti rakendustele, toetades MEF teenuste osutamist ja ajastamist pakettlahenduste kaudu IEEE 1588 ja sünkroonse Etherneti jaoks.AC ja DC varutoide pideva töö tagamiseksIGS-6325-20S4C4X on varustatud 100~240 V AC toiteallika ja kahe 24~60 V DC toiteallikaga, mida kasutatakse varutoitena, et tagada seadme pidev töö. Selle varutoitesüsteem on spetsiaalselt kavandatud kõrge tehnoloogilise tasemega rajatiste nõudmiste rahuldamiseks, mis nõuavad kõrgeimat toite terviklikkust. Lisaks, tänu 24~60 V DC toiteallikale, saab IGS-6325-20S4C4X-i kasutada telekommunikatsioonitaseme seadmena ja paigutada peaaegu igasse keerulisse keskkonda.Digitaalne sisend ja digitaalne väljund välisalarmi jaoksIGS-6325-20S4C4X aitab võrguadministraatoritel tõhusalt hallata ootamatuid võrgusituatsioone, pakkudes esipaneelil digitaalset sisendit ja digitaalset väljundit välise häireseadme jaoks. Digitaalset sisendit saab kasutada väliste seadmete, näiteks ukse sissetungimise detektori, oleku tuvastamiseks ja registreerimiseks. Digitaalset väljundit saab kasutada häire saatmiseks, kui IGS-6325-20S4C4X-il on portiühendus katkenud või toitehäire.Tõhus häireteate paremaks kaitsmiseksIGS-6325-20S4C4X toetab veahäire funktsiooni, mis võib kasutajaid hoiatada, kui lülititega on midagi valesti. Selle ideaalse funktsiooni abil ei pea kasutajad raiskama aega probleemi asukoha leidmiseks. See aitab säästa aega ja inimressursse.Redundantne ring, kiire taastumine kriitiliste võrgurakenduste jaoksIGS-6325-20S4C4X toetab redundantse ringi tehnoloogiat ja pakub tugevat, kiiret isetaastumisvõimet, et vältida katkestusi ja väliseid sissetunge. See sisaldab täiustatud ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tehnoloogiat, Spanning Tree Protocol (802.1s MSTP) ja redundantse toite sisendsüsteemi kliendi tööstusliku automatiseerimisvõrgus, et parandada süsteemi töökindlust ja tööaega rasketes tehase tingimustes. Lihtsas ringvõrgus võib andmeside taastumisaeg olla kuni 10 ms.IPv6/IPv4 kahekordne pinuIGS-6325-20S4C4X toetab nii IPv6- kui ka IPv4-protokolle, aidates andmekeskustel, ülikoolilinnakutel, telekommunikatsiooniettevõtetel jt kogeda IPv6-ajastut minimaalse investeeringuga, kuna IPv6 FTTx servavõrgu seadistamisel ei ole vaja võrguseadmeid asendada ega uuendada.Tugevad 2. kihi funktsioonidIGS-6325-20S4C4X-i saab programmeerida täiustatud lülitite haldusfunktsioonideks, nagu dünaamiline portide ühendamine, Q-in-Q VLAN, privaatne VLAN, Multiple Spanning Tree Protocol (MSTP), 2. kihi kuni 4. kihi QoS, ribalaiuse kontroll ja IGMP/MLD Snooping. Toetavate portide ühenduste koondamise kaudu võimaldab IGS-6325-20S4C4X kiire trunki töötamist, et ühendada mitu kiudoptilist porti, ning toetab ka varundamist.Võimas turvalisusIGS-6325-20S4C4X pakub ulatuslikku 2. kuni 4. kihi juurdepääsu kontrollnimekirja (ACL), et tagada turvalisus äärealadel. Seda saab kasutada võrgu juurdepääsu piiramiseks, keelates pakette lähte- ja siht-IP-aadressi, TCP/UDP-portide või määratletud tüüpiliste võrgurakenduste alusel. Selle kaitsemehhanism hõlmab ka 802.1X portipõhist ja MAC-põhist kasutaja- ja seadme autentimist. Privaatse VLAN funktsiooni abil on võimalik takistada äärepoolsete portide vahelist suhtlust, et tagada kasutajate privaatsus. IGS-6325-20S4C4X pakub ka DHCP Snooping, IP SourceGuard ja Dynamic ARP Inspection funktsioone, et takistada IP-snoopingut rünnakute eest ja kõrvaldada ARP-paketid kehtetu MAC-aadressiga. Võrguadministraatorid saavad nüüd ehitada väga turvalisi ettevõttevõrke märkimisväärselt vähem aega ja vaeva kulutades kui varem.Suurepärane liikluse kontrollIGS-6325-20S4C4X on varustatud võimsate liikluse haldamise ja QoS-funktsioonidega, et parandada telekommunikatsiooni- ja internetiteenuse pakkujate ühendusteenuseid. QoS-funktsioonid hõlmavad traadikiirusega 4. kihi liikluse klassifikaatoreid ja ribalaiuse piiranguid, mis on eriti kasulikud mitme kasutajaga üksuste, mitme äriüksuse, telekommunikatsiooni- ja võrguteenuste pakkujate rakenduste jaoks. See võimaldab ka tööstuskeskkonnal piiratud võrguressursse täielikult ära kasutada ja tagab parima jõudluse VoIP- ja videokonverentside edastamisel.Paindlik ja laiendatav 10Gb Etherneti lahendus10G Ethernet on suur hüpe Etherneti arengus. Iga IGS-6325-20S4C4X 10G SFP+ pesa toetab kolmekordset kiirust ja 10GBASE-SR/LR, 2500BASE-X või 1000BASE-SX/LX. Tänu 4-portilisele 10G Etherneti ühendusvõimele ja täiendavale 4-portilisele 1G Etherneti ühendusvõimele saab administraator nüüd paindlikult valida sobiva SFP/SFP+ transiiveri vastavalt ülekande kaugusele või ülekande kiirusele, mis on vajalik võrgu tõhusaks laiendamiseks. IGS-6325-20S4C4X pakub laia ribalaiust ja võimsat töötlemisvõimsust.Intelligentne SFP diagnoosimehhanismIGS-6325-20S4C4X toetab SFP-DDM (Digital Diagnostic Monitor) funktsiooni, mis aitab võrguadministraatoril hõlpsasti jälgida SFP reaalajas parameetreid, nagu optiline väljundvõimsus, optiline sisendvõimsus, temperatuur, laseri eelpinge ja transiiveri toitepinge.Copper Ports4 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports, shared with Port-1 to Port-4SFP/mini-GBIC Slots14 100/1000BASE-X SFP interfaces (Port-1 to Port-14) Compatible with 100BASE-FX SFP transceiver10 100/1000/2500BASE-X SFP interfaces (Port-15 to Port-24) Compatible with 100BASE-FX and 2500BASE-X SFP transceiverSFP+ Slots4 10GbBASE-SR/LR SFP+ interfaces (Port-25 to Port-28)Compatible with 1000BASE-SX/LX/BX and 2500BASE-X SFP transceiverConsole1 x RS232-to-RJ45 serial port (115200, 8, N, 1)Reset Button< 5 sec: System reboot> 5 sec: Factory defaultDimensions (W x D x H)444 x 200 x 44.2 mm, 1U heightWeight2.935kgPower ConsumptionAC input: Max. 38.3 watts/131.4 BTUDC input: Max. 41.4 watts/142 BTUPower Requirements – ACAC 100~240V, 50/60Hz 1APower Requirements – DCDC 24~60V, 2.25ADI and DO2 digital input (DI): Level 0: -24~2.1V Level 1: 2.1~24V Max. input current: 10mA2 digital output (DO): Open collector to 24VDC, 100mAEFT Protection6KV DCESD Protection6KV DCLED IndicatorSystem: AC (Green), DC1 (Green), DC2 (Green), Fault (Red) Ring (Green), DI/DO. (Red)10/100/1000T RJ45 Interfaces (Port 1 to Port 4): 1000Mbps LNK/ACT (Green) 10/100Mbps LNK/ACT (Amber)100/1000Mbps SFP Combo Interfaces (Port 1 to Port 4): 1000Mbps LNK/ACT (Green) 100Mbps LNK/ACT (Amber)100/1000Mbps SFP Interfaces (Port 5 to Port 14): 1000Mbps LNK/ACT (Green) 100Mbps LNK/ACT (Amber)100/1G/2.5Gbps SFP Interfaces (Port 15 to Port 24): 1G/2.5G LNK/ACT (Green) 100 LNK/ACT (Amber)1/2.5/10Gbps SFP+ Interfaces (Port 25 to Port 28): 1G/2.5G LNK/ACT (Green) 10Gbps LNK/ACT (Amber)Switching SpecificationsSwitch ArchitectureStore-and-ForwardSwitch Fabric158Gbps/non-blockingThroughput117.5Mpps@64BytesAddress Table32K entries, automatic source address learning and agingShared Data Buffer32M bitsSDRAM512MBFLASH Memory64MBFlow ControlIEEE 802.3x pause frame for full duplexBack pressure for half duplexJumbo Frame10K bytesLayer 2 Management FunctionsPort ConfigurationPort disable/enableAuto-negotiation 10/100/1000Mbps full and half duplex mode selectionFlow control disable/enablePort StatusDisplay each port’s speed duplex mode, link status, flow control status, auto-negotiation status, trunk statusPort MirroringTX/RX/BothMany-to-1 monitorVLAN802.1Q tagged VLANQ-in-Q tunnelingPrivate VLAN Edge (PVE)MAC-based VLANProtocol-based VLANVoice VLANIP Subnet-based VLANMVR (Multicast VLAN registration)Up to 4K VLAN groups, out of 4096 VLAN IDsGVRPLink AggregationIEEE 802.3ad LACP/static trunk14 trunk groups with 16 port per trunk groupSpanning Tree ProtocolIEEE 802.1D Spanning Tree ProtocolIEEE 802.1w Rapid Spanning Tree ProtocolIEEE 802.1s Multiple Spanning Tree ProtocolQoSTraffic classification based, strict priority and WRR8-level priority for switching: Port number 802.1p priority 802.1Q VLAN tag DSCP/ToS field in IP packetIGMP SnoopingIGMP (v1/v2/v3) snoopingIGMP querier mode supportSupports 255 IGMP groupsMLD SnoopingMLD (v1/v2) snoopingMLD querier mode supportSupports 255 MLD groupsAccess Control ListIP-based ACL/MAC-based ACLACL based on: MAC Address IP Address Ethertype Protocol Type VLAN ID DSCP 802.1p PriorityUp to 256 entriesBandwidth ControlPer port bandwidth controlIngress: 100Kbps~1000MbpsEgress: 100Kbps~1000MbpsSynchronizationIEEE 1588v2 PTP(Precision Time Protocol) Peer-to-peer transparent clock End-to-end transparent clockLayer 3 FunctionsIP InterfacesMax. 128 VLAN interfacesRouting TableMax. 128 routing entriesRouting ProtocolsIPv4 hardware static routingIPv6 hardware static routingOSPFv2 dynamic routingManagementBasic Management InterfacesConsole; Telnet; Web browser; SNMP v1, v2cSecure Management InterfacesSSHv2, TLSv1.2, SNMPv3SNMP MIBsRFC 1213 MIB-IIRFC 1493 Bridge MIBRFC 1643 Ethernet MIBRFC 2863 Interface MIBRFC 2665 Ether-Like MIBRFC 2819 RMON MIB (Group 1, 2, 3 and 9)RFC 2737 Entity MIBRFC 2618 RADIUS Client MIBRFC 2863 IF-MIBRFC 2933 IGMP-STD-MIBRFC 3411 SNMP-Frameworks-MIBRFC 4292 IP Forward MIBRFC 4293 IP MIBRFC 4836 MAU-MIBIEEE 802.1X PAELLDPStandards ConformanceRegulatory ComplianceFCC Part 15 Class ACE: EN 61000-6-2 EN 61000-6-4Standards ComplianceIEEE 802.3 10BASE-TIEEE 802.3u 100BASE-TX/100BASE-FXIEEE 802.3z Gigabit SX/LXIEEE 802.3ab Gigabit 1000TIEEE 802.3ae 10Gb/s EthernetIEEE 802.3x flow control and back pressureIEEE 802.3ad port trunk with LACPIEEE 802.1D Spanning Tree ProtocolIEEE 802.1w Rapid Spanning Tree ProtocolIEEE 802.1s Multiple Spanning Tree ProtocolIEEE 802.1p Class of Service IEEE 802.1Q VLAN taggingIEEE 802.1X Port Authentication Network ControlIEEE 802.1ab LLDPIEEE 802.3ah OAMIEEE 802.1ag Connectivity Fault Management(CFM)RFC 768 UDPRFC 793 TFTPRFC 791 IPRFC 792 ICMPRFC 2068 HTTPRFC 1112 IGMP v1RFC 2236 IGMP v2RFC 2328 OSPF v2RFC 3376 IGMP v3RFC 2710 MLD v1RFC 3810 MLD v2ITU G.8032 Ethernet Ring Protection SwitchingITU-T G.8032 ERPS RingITU-T Y.1731 Performance MonitoringEnvironmentOperatingTemperature: -10 ~ 60 degrees C for AC power input -40 ~ 75 degrees C for DC power inputRelative Humidity: 5 ~ 95% (non-condensing)StorageTemperature: -40 ~ 80 degrees CRelative Humidity: 5 ~ 95% (non-condensing)

PLANET IGS-6325-20T4C4X on tööstuslik 3. kihi hallatav lüliti, millel on 24 10/100/1000 Mbps porti, 4 jagatud SFP-porti ja 4 10G SFP+ porti ning mis toetab 3. kihi IP-marsruutimist 1U korpuses. 10 Gbps üleslingiga suudab IGS-6325-20T4C4X töödelda äärmiselt suuri andmemahtusid turvalises topoloogias, ühendudes tööstusliku magistraalvõrgu või suure võimsusega serveritega. IGS-6325-20T4C4X suudab pakkuda blokeerimata lülitusstruktuuri ja traadikiirusega läbilaskevõimet kuni 128 Gbps temperatuurivahemikus -40 kuni 75 °C. See lihtsustab oluliselt tööstusliku LAN-võrgu uuendamist, et rahuldada kasvavaid ribalaiuse nõudmisi. Lisaks on seadmel kasutajasõbralik „Front Access” disain, mis lihtsustab IGS-6325-20T4C4X juhtmestamist ja hooldust, kui see on paigutatud kappi.3. kihi marsruutimise tugiIGS-6325-20T4C4X võimaldab administraatoril mugavalt suurendada võrgu efektiivsust, konfigureerides 3. kihi IPv4/IPv6 VLAN staatilist marsruutimist käsitsi ning IPv4 OSPFv2 (Open Shortest Path First) seadeid automaatselt. OSPF on autonoomse süsteemi sisemine dünaamiline marsruutimisprotokoll, mis põhineb ühenduse olekul. Protokoll loob ühenduse oleku andmebaasi, vahetades ühenduse olekuid 3. kihi lülitite vahel, ning kasutab seejärel Shortest Path First algoritmi, et luua selle andmebaasi põhjal marsruuditabel.Küberjulgeoleku võrgulahendus turvariskide minimeerimiseksKriitilise tähtsusega võrgus lüliti haldamise kaitsmiseks lisatud küberjulgeoleku funktsiooni paigaldamine ei nõua praktiliselt mingit vaeva ega kulutusi. Tõhusa haldamise tagamiseks on IGS-6325-20T4C4X varustatud konsooli-, veebi- ja SNMP-haldusliidestega. Sisseehitatud veebipõhise haldusliidese abil pakub IGS-6325-20T4C4X lihtsalt kasutatavat, platvormist sõltumatut haldus- ja konfigureerimisvõimalust. IGS-6325-20T4C4X toetab SNMP-i ja seda saab hallata mis tahes standardsel SNMP-protokollil põhineva haldustarkvara abil. Toote õppimise aja lühendamiseks pakub IGS-6325-20T4C4X Cisco-laadseid käske Telneti või konsoolipordi kaudu ning kliendil ei ole vaja õppida uusi käske nende lülitite jaoks. Lisaks pakub IGS-6325-20T4C4X turvalist kaugjuhtimist, toetades SSHv2, TLSv1.2 ja SNMP v3 ühendusi, mis suudavad krüpteerida paketi sisu igas seansis.Modbus TCP pakub paindlikku võrguühendust tehaseautomaatikaleTänu toetatud Modbus TCP/IP-protokollile saab IGS-6325-20T4C4X hõlpsasti integreerida SCADA-süsteemide, HMI-süsteemide ja muude andmekogumissüsteemidega tehase tootmisruumides. See võimaldab administraatoritel kaugjälgida tööstusliku Ethernet-lüliti töötamisandmeid, pordiandmeid ja sideolekut, saavutades seeläbi hõlpsasti kogu tehase täiustatud järelevalve ja hoolduse.1588 ajaprotokoll tööstuslikele arvutivõrkudeleIGS-6325-20T4C4X on ideaalne telekommunikatsiooni- ja operaatori Etherneti rakendustele, toetades MEF-teenuste osutamist ja ajastamist pakettlahenduste kaudu IEEE 1588 ja sünkroonse Etherneti jaoks.Vahelduv- ja alalisvoolu varutoide tagab pideva tööIGS-6325-20T4C4X-il on 100–240 V vahelduvvoolu toiteallikas ja kaks 24–60 V alalisvoolu toiteallikat, mida kasutatakse varutoitena, et tagada seadme pidev töö. Selle varutoitesüsteem on spetsiaalselt kavandatud vastama kõrgtehnoloogiliste rajatiste nõudmistele, mis vajavad kõrgeimat toite stabiilsust. Lisaks võimaldab 24–60 V alalisvoolu toiteallika kasutamine rakendada IGS-6325-20T4C4X-i telekommunikatsioonitaseme seadmena ja paigutada seda peaaegu igasse keerulisse keskkonda.Digitaalne sisend ja digitaalne väljund väliseks häireksIGS-6325-20T4C4X aitab võrguadministraatoritel tõhusalt hallata ootamatuid võrguolukordi, pakkudes esipaneelil digitaalset sisendit ja väljundit välise häireseadme jaoks. Digitaalset sisendit saab kasutada väliste seadmete, nagu ukse sissetungidetektori, seisundi tuvastamiseks ja logimiseks. Digitaalset väljundit saab kasutada häire saatmiseks, kui IGS-6325-20T4C4X-il on porti ühenduse katkemine või toitehäire.Tõhus häireteate parema kaitse tagamiseksIGS-6325-20T4C4X toetab rikkehäire funktsiooni, mis suudab kasutajaid hoiatada, kui lülititega on midagi valesti. Selle ideaalse funktsiooni abil ei pea kasutajad raiskama aega probleemi asukoha leidmisele. See aitab säästa aega ja inimressursse.Redundantne ring, kiire taastumine kriitiliste võrgurakenduste jaoksIGS-6325-20T4C4X toetab redundantse ringi tehnoloogiat ja pakub tugevat, kiiret isetaastumisvõimet, et vältida katkestusi ja väliseid sissetunge. See integreerib kliendi tööstusautomaatika võrku täiustatud ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tehnoloogia, Spanning Tree Protocol (802.1s MSTP) ja redundantse toite sisendsüsteemi, et parandada süsteemi töökindlust ja töötamisaja pikkust rasketes tehase keskkondades. Teatud lihtsas ringvõrgus võib andmeside taastumisaeg olla isegi 10 ms.IPv6/IPv4 kahekihilineToetades nii IPv6 kui ka IPv4 protokolle, aitab IGS-6325-20T4C4X andmekeskustel, ülikoolilinnakutel, telekommunikatsiooniettevõtetel ja teistel kogeda IPv6-ajastut minimaalse investeeringuga, kuna IPv6 FTTx servavõrgu seadistamisel ei ole vaja võrguseadmeid asendada ega põhjalikult uuendada.Tugevad 2. kihi funktsioonidIGS-6325-20T4C4X-i saab programmeerida täiustatud lüliti haldusfunktsioonide jaoks, nagu dünaamiline portide ühendamine, Q-in-Q VLAN, privaatne VLAN, mitmekordne hõlmav puuprotokoll (MSTP), 2. kuni 4. kihi QoS, ribalaiuse kontroll ja IGMP/MLD-nuuskimine. Toetavate portide ühenduste koondamise kaudu võimaldab IGS-6325-20T4C4X kiire trunki kasutamist koos mitme kiudoptilise portiga ning toetab ka varundust.Võimas turvalisusIGS-6325-20T4C4X pakub ulatuslikku 2. kuni 4. kihi juurdepääsukontrolli nimekirja (ACL) turvalisuse tagamiseks äärealadel. Seda saab kasutada võrgu juurdepääsu piiramiseks, keelates pakette lähte- ja siht-IP-aadressi, TCP/UDP-portide või määratletud tüüpiliste võrgu rakenduste alusel. Selle kaitsemehhanism hõlmab ka 802.1X portipõhist ja MAC-põhist kasutaja- ja seadme autentimist. Privaatse VLAN-funktsiooni abil on võimalik takistada servaportide vahelist suhtlust, et tagada kasutajate privaatsus. IGS-6325-20T4C4X pakub ka DHCP-nuuskimise, IP-allika kaitsmise ja dünaamilise ARP-kontrolli funktsioone, et vältida IP-nuuskimise rünnakuid ja kõrvaldada kehtetu MAC-aadressiga ARP-pakette. Võrguadministraatorid saavad nüüd ehitada väga turvalisi ettevõttevõrke märkimisväärselt vähem aega ja vaeva kulutades kui varem.Suurepärane liikluse juhtimineIGS-6325-20T4C4X on varustatud võimsate liikluse haldamise ja QoS-funktsioonidega, et parandada telekommunikatsiooni- ja internetiteenuse pakkujate ühendusteenuseid. QoS-funktsioonid hõlmavad kiirusega võrdväärseid 4. kihi liikluse klassifikaatoreid ja ribalaiuse piiranguid, mis on eriti kasulikud mitme üürniku üksuste, mitme äriüksuse, telekommunikatsiooni- ja võrguteenuste pakkujate rakenduste jaoks. See võimaldab ka tööstuslikul keskkonnal piiratud võrguressursse täielikult ära kasutada ning tagab parima jõudluse VoIP- ja videokonverentside edastamisel.Paindlik ja laiendatav 10Gb Etherneti lahendus10G Ethernet on suur hüpe Etherneti arengus. Iga IGS-6325-20T4C4X-i 10G SFP+ pesa toetab kolmekordset kiirust ja 10GBASE-SR/LR, 2500BASE-X või 1000BASE-SX/LX. Tänu 4-portilisele 10G Etherneti ühendusvõimele ja täiendavale 4-portilisele 1G Etherneti ühendusvõimele saab administraator nüüd paindlikult valida sobiva SFP/SFP+ transiiveri vastavalt edastuskaugusele või edastuskiirusele, mis on vajalik võrgu tõhusaks laiendamiseks. IGS-6325-20T4C4X pakub laia ribalaiust ja võimsat töötlemisvõimsust.Intelligentne SFP-diagnoosimehhanismIGS-6325-20T4C4X toetab SFP-DDM (Digital Diagnostic Monitor) funktsiooni, mis aitab võrguadministraatoril hõlpsasti jälgida SFP reaalajas parameetreid, nagu optiline väljundvõimsus, optiline sisendvõimsus, temperatuur, laseri eelpinge ja transiiveri toitepinge.Hardware SpecificationsCopper Ports24 10/100/1000BASE-T RJ45 auto-MDI/MDI-X portsSFP/mini-GBIC Slots4 100/1000BASE-X SFP interfaces, shared with Port-21 to Port-24Compatible with 100BASE-FX SFP transceiverSFP+ Slots4 10GbBASE-SR/LR SFP+ interfaces (Port-25 to Port-28)Compatible with 1000BASE-SX/LX/BX and 2500BASE-X SFP transceiverConsole1 x RS232-to-RJ45 serial port (115200, 8, N, 1)Switch ArchitectureStore-and-ForwardSwitch Fabric128Gbps/non-blockingThroughput95.2Mpps@64BytesAddress Table32K entries, automatic source address learning and agingShared Data Buffer32M bitsFlow ControlIEEE 802.3x pause frame for full duplexBack pressure for half duplexJumbo Frame10K bytesReset Button< 5 sec: System reboot> 5 sec: Factory defaultDimensions (W x D x H)444 x 200 x 44.2 mm, 1U heightWeight2980gLED IndicatorsSystem: AC (Green), DC1 (Green), DC2 (Green), Fault (Red) Ring (Green), R.O. (Green), DI/DO (Red)10/100/1000T RJ45 Interfaces (Port 1 to Port 24): 1000Mbps LNK/ACT (Green) 10/100Mbps LNK/ACT (Amber)100/1000Mbps SFP Combo Interfaces (Port 21 to Port 24): 1000Mbps LNK/ACT (Green) 100Mbps LNK/ACT (Amber)1/2.5/10Gbps SFP+ Interfaces (Port 25 to Port 28): 1G/2.5G LNK/ACT (Green) 10G LNK/ACT (Amber)Power ConsumptionAC input:Max. 36 watts/122.8 BTUDC input:Max. 38 watts/130 BTUPower Requirements – ACAC 100~240V, 50/60Hz 1APower Requirements – DCDC 24~60V, 1.5ADI & DO2 Digital Input (DI):Level 0: -24~2.1VLevel 1: 2.1~24VMax. input current: 10mA2 Digital Output (DO): Open collector to 24VDC, 100mAEFT Protection6KV DCESD Protection6KV DCLayer 2 Management FunctionsPort ConfigurationPort disable/enableAuto-negotiation 10/100/1000Mbps full and half duplex mode selectionFlow control disable/enablePort StatusDisplay each port’s speed duplex mode, link status, flow control status,auto-negotiation status, trunk statusPort MirroringTX/RX/BothMany-to-1 monitorRmirror – Remote Switch Port Analyzer (Cisco RSPAN)VLANIEEE 802.1Q tagged based VLANIEEE 802.1ad Q-in-Q tunnelingPrivate VLAN Edge (PVE)MAC-based VLANProtocol-based VLANVoice VLANIP Subnet-based VLANMVR (Multicast VLAN registration)Up to 4K VLAN groups, out of 4096 VLAN IDsGVRPLink AggregationIEEE 802.3ad LACP/static trunk14 groups with 16 port per trunkSpanning Tree ProtocolIEEE 802.1D Spanning Tree ProtocolIEEE 802.1w Rapid Spanning Tree ProtocolIEEE 802.1s Multiple Spanning Tree ProtocolQoSTraffic classification based, strict priority and WRR8-level priority for switching:- Port number- 802.1p priority- 802.1Q VLAN tag- DSCP/ToS field in IP packetIGMP SnoopingIGMP (v1/v2/v3) Snooping, up to 255 multicast groupsIGMP Querier mode supportMLD SnoopingMLD (v1/v2) Snooping, up to 255 multicast groupsMLD Querier mode supportBandwidth ControlPer port bandwidth controlIngress: 100Kbps~1000MbpsEgress: 100Kbps~1000MbpsRingSupports ERPS, and complies with ITU-T G.8032Recovery time < 10ms @ 3 unitsRecovery time < 50ms @16 unitsLayer 3 FunctionsIP InterfacesMax. 128 VLAN interfacesRouting TableMax. 128 routing entriesRouting ProtocolsIPv4 hardware static routingIPv6 hardware static routingOSPFv2 dynamic routingManagementBasic Management InterfacesConsole/Telnet/Web browser/SNMP v1, v2cSecure Management InterfacesSSHv2, TLSv1.2, SNMPv3System ManagementFirmware upgrade by HTTP protocol through Ethernet networkConfiguration upload/download through HTTPRemote syslogSystem logLLDP protocolNTPPLANET Smart Discovery UtilityPLANET CloudViewer appEvent ManagementRemote syslogLocal system logSMTPSNMP MIBsRFC 1213 MIB-IIRFC 1493 Bridge MIBRFC 1643 Ethernet MIBRFC 2863 Interface MIBRFC 2665 Ether-Like MIBRFC 2819 RMON MIB (Group 1, 2, 3 and 9)RFC 2737 Entity MIBRFC 2618 RADIUS Client MIBRFC 2863 IF-MIBRFC 2933 IGMP-STD-MIBRFC 3411 SNMP-Frameworks-MIBRFC 4292 IP Forward MIBRFC 4293 IP MIBRFC 4836 MAU-MIBIEEE 802.1X PAELLDPStandards ConformanceRegulatory ComplianceFCC Part 15 Class ACEStandards ComplianceIEEE 802.3 10BASE-TIEEE 802.3u 100BASE-TX/100BASE-FXIEEE 802.3z Gigabit SX/LXIEEE 802.3ab Gigabit 1000TIEEE 802.3ae 10Gb/s EthernetIEEE 802.3x flow control and back pressureIEEE 802.3ad port trunk with LACPIEEE 802.1D Spanning Tree ProtocolIEEE 802.1w Rapid Spanning Tree ProtocolIEEE 802.1s Multiple Spanning Tree ProtocolIEEE 802.1p Class of ServiceIEEE 802.1Q VLAN taggingIEEE 802.1X Port Authentication Network ControlIEEE 802.1ab LLDPIEEE 802.3ah OAMIEEE 802.1ag Connectivity Fault Management (CFM)RFC 768 UDPRFC 783 TFTPRFC 791 IPRFC 792 ICMPRFC 2068 HTTPRFC 1112 IGMP v1RFC 2236 IGMP v2RFC 2328 OSPF v2RFC 3376 IGMP v3RFC 2710 MLD v1RFC 3810 MLD v2ITU-T G.8032 ERPS RingITU-T Y.1731 Performance MonitoringEnvironmentOperatingTemperature: -10 ~ 60 degrees C for AC power inputTemperature: -40 ~ 75 degrees C for DC power inputRelative Humidity: 5 ~ 95% (non-condensing)StorageTemperature: -40 ~ 80 degrees CRelative Humidity: 5 ~ 95% (non-condensing)Standard AccessoriesPackage ContentsIGS-6325-20T4C4XQuick installation guideAC power cordRJ45 dust cap19”rack mounting kitRJ45 to RS232 cable

Täiustatud 3. kihi hallatav PoE++ lahendus rasketes tingimustesPLANET IGS-6325-24UP4X L3 tööstuslik hallatav PoE++ lüliti on suure jõudlusega võrgulahendus, mis pakub 24 10/100/1000BASE-T 802.3bt PoE++ porti. Iga port suudab edastada kuni 95 vatti võimsust. Lisaks on lülitil 4 10G SFP+ porti, mis kõik on paigutatud 19-tollisesse 1U rack-mount korpusesse. 10 Gbps üleslülitusega suudab see lüliti turvalises topoloogias töödelda äärmiselt suuri andmemahtusid, ühendades tööstusliku magistraalvõrgu või suure võimsusega serveritega.IGS-6325-24UP4X on varustatud ka kasutajasõbralike, kuid samas ka arenenud IPv6/IPv4 haldusliidestega, arvukate L2/L4 lülitamise funktsioonidega, Layer 3 OSPFv2, v3 & RIPv2 dünaamilise marsruutimise võimekusega ja arenenud ITU-G.8032 ERPS Ring tehnoloogiaga, mis parandab kiiret iseparanemise võimekust. Lisaks võimaldavad PLANETi intelligentsed PoE-funktsioonid juhtida PoE IP-järelevalve ja traadita võrgu rakendusi. Switch on konstrueeritud töötama usaldusväärselt, stabiilselt ja vaikselt temperatuurivahemikus -40 kuni 75 kraadi Celsiuse järgi.Suur võimsus ja täiskiirusega andmeedastus 4-paarilise UTP-kaabli kauduIGS-6325-24UP4X vastab IEEE 802.bt PoE++ tehnoloogia standarditele ja selle koguvõimsus on 1440 vatti. See võimaldab varustada kuni 95 vatti võimsust igale kaugele PoE-ühilduvale toiteseadmele (PD), kasutades kõiki nelja paari standardseid Cat5e/6 Ethernet-kaableid, tagades suure võimsuse ja täiskiirusega andmeedastuse. Võrreldes tavalise 802.3at PoE+ tehnoloogiaga pakub see kolmekordset võimsust, mis teeb sellest ideaalse lahenduse suurema võimsusega PD-seadmetele, sealhulgas:PoE PTZ kiirkuva kaameradVõrguseadmedÕhukesed kliendidAIO (kõik-ühes) puutetundlikud arvutid, müügipunktid (POS) ja infokioskidKaugjuhtimisega digitaalsed infotahvlidPoE valgustus802.3bt PoE++ ja täiustatud PoE väljundvõimsuse režiimi haldusEt rahuldada nõudlust stabiilse PoE toiteallika järele erinevatele toitega seadmetele, pakub IGS-6325-24UP4X lüliti valikuks viit erinevat PoE väljundvõimsuse režiimi.90 W 802.3bt PoE++ väljundvõimsuse režiim95 W UPOE väljundvõimsuse režiim95 W sundväljundvõimsuse režiim36 W lõpp-span PoE toite väljundrežiim36 W kesk-span PoE toite väljundrežiimONVIF tugi võimaldab tõhusat ja tsentraliseeritud kontrolli IP-põhiste turvatoodete üleIGS-6325-24UP4X lüliti pakub ONVIF tuge osana oma mitmekülgsest funktsioonide komplektist, mis võimaldab sujuvat integratsiooni IP-valvekaameratega. Lüliti veebipõhise graafilise kasutajaliidese kaudu saavad kasutajad hõlpsasti otsida ja kuvada kõik ONVIF-i toetavad seadmed oma LAN-võrgus.Kasutajad saavad lülitisse üles laadida ka põrandaplaane ja paigutada IP-valvekaamerad plaanile, et tulevikus oleks planeerimine intuitiivsem ja kontrollimine kiirem. Lisaks pakub veebipõhine graafiline kasutajaliides reaalajas valveteavet, online/offline-staatust ja võimalust kaamerad eemalt taaskäivitada.Intelligentne toitega seadmete töökontrollIGS-6325-24UP4X saab konfigureerida nii, et see jälgib ühendatud toidetavate seadmete (PD) staatust reaalajas ping-funktsiooni abil. Kui PD lakkab töötamast ja reageerimast, taaskäivitab IGS-6325-24UP4X PoE-porti toite ja taastab PD töökorra. See suurendab oluliselt töökindlust, kuna määratud PoE-port taaskäivitab PD automaatselt, vähendades administraatori halduskoormust.PoE ajastamine energia säästmiseksPoE ajastamise funktsiooni rakendamisega saavad ettevõtted vähendada energiatarbimist väljaspool tööaega või võrgu vähese kasutamise perioodidel. See aitab mitte ainult vähendada energiakulusid, vaid ka minimeerida organisatsiooni üldist süsinikdioksiidi heitkogust.Lisaks pakub IGS-6325-24UP4X PoE ajastamise funktsioon mugavat ja lihtsalt kasutatavat liidest toite kasutamise haldamiseks. Kasutaja saab hõlpsasti määrata iga PoE-porti ajavahemikud, mis võimaldab energiat tõhusamalt hallata.Ajastatud energiasäästIGS-6325-24UP4X võimaldab ühendatud PoE IP-kaameratel või PoE traadita juurdepääsupunktidel igal nädalal kindlal ajal taaskäivitada. See vähendab IP-kaamera või AP-i kokkujooksmise võimalust puhvri ületäitumise tõttu.3. kihi marsruutimise tugiIGS-6325-24UP4X võimaldab administraatoritel võrgu tõhusust suurendada, konfigureerides 3. kihi IPv4/IPv6 VLAN staatilise marsruutimise käsitsi või automaatselt marsruutimisinfo protokolli (RIP) või Open Shortest Path First (OSPF) seadetega.RIP kasutab marsruutimise mõõtühikuna hüppearvu ja takistab marsruutimislõngade tekkimist, piirates hüppearvu lähtepunktist sihtpunktini.OSPF on autonoomsete süsteemide sisemine dünaamiline marsruutimisprotokoll, mis põhineb ühenduse olekule. Protokoll loob ühenduse oleku andmebaasi, vahetades ühenduse olekuid 3. kihi lülitite vahel, ja kasutab seejärel lühima tee esimesena algoritmi, et luua selle andmebaasi põhjal marsruuditabel.Usaldusväärne 10 Gb Etherneti lahendus10G Etherneti ilmumine tähistab olulist edasiminekut Etherneti tehnoloogias. IGS-6325-24UP4X on võimas võrguseade, mis pakub nelja 10G SFP+ pesa, mis toetavad kolme erinevat kiirust. Need pesad võivad töötada 10GBASE-SR/LR või 1G/2.5GBASE-SX/LX tagasiühilduvalt, pakkudes administraatoritele paindlikkust sobivaima SFP/SFP+ transiiveri valimisel vastavalt vajalikule ülekande kaugusele ja kiirusele. Suure ribalaiusega ja töökindla töötlemisvõimsusega IGS-6325-24UP4X pakub tõhusat lahendust administraatoritele, kes soovivad oma võrguinfrastruktuuri täiustada.Küberjulgeoleku võrgulahendus turvariskide minimeerimiseksIGS-6325-24UP4X toetab SSHv2 ja TLSv1.2 protokolle, et pakkuda tugevat kaitset arenenud ohtude vastu. See sisaldab mitmesuguseid küberturvalisuse funktsioone, nagu DHCP Snooping, IP Source Guard, ARP Inspection Protection, 802.1x portipõhine ja MAC-põhine võrgupääsu kontroll, RADIUS ja TACACS+ kasutajakontode haldus, SNMPv3 autentimine ja palju muud, et pakkuda terviklikku turvalahendust.Redundant Ring, kiire taastamine kriitiliste võrgurakenduste jaoksIGS-6325-24UP4X seeria toetab redundantset ringtehnoloogiat ja pakub tugevat, kiiret iseparanemise võimet, et vältida katkestusi ja väliseid sissetunge. See sisaldab täiustatud ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tehnoloogiat, Spanning Tree Protocol (802.1s MSTP) ja kahe toiteallika sisendit kliendi tööstusliku automaatika võrgus, et parandada süsteemi töökindlust ja tööaega rasketes tehase tingimustes. Lihtsas ringvõrgus võib andmeside taastumisaeg olla kuni 10 ms.Tõhus häireteate paremaks kaitseksIGS-6325-24UP4X toetab veahäire funktsiooni, mis hoiatab kasutajaid, kui lülititega on probleeme. See funktsioon säästab aega ja ressursse, kuna tuvastab probleemi kiiresti, välistades vajaduse töömahuka veaotsingu järele.Digitaalne sisend ja digitaalne väljund välisalarmi jaoksIGS-6325-24UP4X toetab digitaalset sisendit ja väljundit esipaneelil. Need funktsioonid võimaldavad kasutajatel digitaalse sisendi abil tuvastada ja registreerida väliste seadmete, näiteks ukse sissetungimise andurite, oleku. Samuti võimaldab see saata sündmuse häire administraatoritele. Digitaalset väljundit saab kasutada administraatorite teavitamiseks, kui IGS-6325-24UP4X-il esineb ühenduse katkemine, ühenduse taastumine või toitehäire.Tugevad 2. kihi funktsioonidIGS-6325-24UP4X toetab täiustatud 2. kihi lülitite haldusfunktsioone, sealhulgas dünaamilist portide ühenduste koondamist, 802.1Q märgistatud VLAN-i, Q-in-Q VLAN-i, privaatset VLAN-i, mitme puu protokoll (MSTP), 2. kihi kuni 4. kihi QoS-i, ribalaiuse kontrolli, IGMP-nuuskimist ja MLD-nuuskimist. Toetavaid porte koondades suudab IGS-6325-24UP4X töötada kuni 14 kiire trunkiraamiga, millel on kuni 16 porti, koos failiülekande toega.Modbus TCP pakub paindlikku võrguühendust tehase automatiseerimiseksToetatud Modbus TCP/IP protokolli abil saab IGS-6325-24UP4X hõlpsasti integreerida SCADA süsteemidega, HMI süsteemidega ja muude andmete kogumise süsteemidega tehase tootmisruumides. See võimaldab administraatoritel kaugjuhtimisega jälgida tööstusliku Etherneti lüliti töötamisandmeid,portide andmeid ja side staatust, saavutades seeläbi hõlpsasti kogu tehase parema järelevalve ja hoolduse.1588 ajaprotokoll tööstuslikele arvutivõrkudeleIGS-6325-24UP4X on ideaalne Precision Time Protocol (PTP) rakenduste läbipaistva kellana. See võib mängida olulist rolli IEEE 1588 ja sünkroonse Etherneti võrgus, toetades MEF teenuse pakkumist ja ajastamist pakettlahenduste kaudu.Hardware SpecificationsCopper Ports24 10/100/1000BASE-T RJ45 auto-MDI/MDI-X portsSFP+ Slots4 10GBASE-SR/LR SFP+ interfaces (Port-25 to Port-28)Backward compatible with 1G/2.5GBASE-SX/LX/BX SFP transceiversPoE Injector Port24 ports with 802.3bt PoE++ injector function from Port-1 to Port-24Console1 x RJ45-to-RS232 serial port (115200, 8, N, 1)Reset Button< 5 sec: System reboot> 5 sec: Factory defaultESD ProtectionContact 4KVDC; Air 8KVDCConnector6-contact barrier terminal block for power inputContact 1/2 for Power 1, Contact 3/4 for fault alarm, Contact 5/6 for Power 2Removable 6-pin terminal block for DI/DO interfacePin 1/2 for DI 0 & 1, Pin 3/4 for DO 0 & 1, Pin 5/6 for GNDAlarmOne relay output for power failure. Alarm relay current carry ability: 3A @ 24V DCDigital Input (DI)2 digital input (DI): Level 0: -24V~2.1V (±0.1V) Level 1: 2.1V~24V (±0.1V) Input load to 24VDC, 10mA max.Digital Output (DO)2 digital output (DO): Open collector to 24V DC, 100mA max.EnclosureIP30 metal caseInstallationRack-mount kitSDRAM512MbytesFlash Memory64MbytesDimensions (W x D x H)443.7 x 301.5 x 44 mm, 1U heightWeight4,051gPower RequirementsDual 48~54V DC, 32A max.Power Consumption52VDC Input: No Loading: 20.74W/70.8BTU/hr; Full Loading: 1,522W/5,262.9BTU/hr54VDC Input: No Loading: 20.78W/70.9BTU/hr; Full Loading: 1,522W/5,193.3BTU/hrLED IndicatorsSystem: DC 1 (Green) DC 2 (Green) Alarm (Red) Ring (Green) Ring Owner (Green) DIDO (Red)10/100/1000T RJ45 PoE++ Interfaces (Port 1 to Port 24): bt PoE++ (Green) af/at PoE (Amber) 1000 LNK/ACT (Green) 100 LNK/ACT (Amber)1G/2.5G/10Gbps Fiber Interfaces (Port 25 to Port 28): 1G/2.5Gbps LNK/ACT (Green) 10Gbps LNK/ACT (Amber)Switching SpecificationsSwitch ArchitectureStore-and-ForwardSwitch Fabric128Gbps/non-blockingThroughput (packet per second)95.2Mpps@ 64 bytes packetAddress Table16K entries, automatic source address learning and agingShared Data Buffer32M bitsFlow ControlIEEE 802.3x pause frame for full duplexBack pressure for half duplexJumbo Frame10K bytesPower Over EthernetPoE StandardIEEE 802.3bt PoE++ Type-4PoE Power Supply TypeEnd-spanMid-spanBTPoE Power OutputPer port 48V ~ 54VDC 802.3bt Type-4 mode: maximum 95 watts 802.3bt Type-3 mode: maximum 60 watts End-span mode: maximum 36 watts Mid-span mode: maximum 36 watts Force mode: maximum 95 wattsPower Pin Assignment802.3bt/UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-)802.3at PoE: End-span: 1/2(-), 3/6(+)802.3at PoE: Mid-span: 4/5(+), 7/8(-)PoE Power BudgetSingle power input: 720W maximum (depending on power input)Dual power input: 1,440W maximum (depending on power input)Note: The DC voltage of the dual power input must match, such as dual 54V.Number of 90W 802.3bt Type-4 PDs16Number of 60W 802.3bt Type-3 PDs24Number of 30W 802.3at Type-2 PDs24PoE Management FunctionsEnhanced PoE ModeStandard/Legacy/ForcePoE ManagementPD Alive CheckScheduled Power RecyclingPoE SchedulePoE Usage MonitoringPoE ExtensionActive PoE Device Live DetectionYesPoE Power RecyclingYes, daily or predefined schedulePoE Schedule4 schedule profilesPoE Extend ModeYes, max. up to 160 metersLayer 3 FunctionIP InterfacesMax. 128 VLAN interfacesRouting TableMax. 128 static routing entriesMax. 4K routing table entriesRouting ProtocolsIPv4 RIPv1/v2 dynamic routingIPv4 OSPFv2 dynamic routingIPv6 OSPFv3 dynamic routingIPv4 hardware static routingIPv6 hardware static routingLayer 2 FunctionPort ConfigurationPort disable/enableAuto-negotiation 10/100/1000Mbps full and half duplex mode selectionFlow control disable/enablePort link capability controlPort StatusDisplay each port’s speed duplex mode, link status, flow control status,auto negotiation status, trunk statusPort MirroringTX / RX / BothMany-to-1 monitorRMirror – Remote Switched Port Analyzer (Cisco RSPAN)Supports up to 5 sessionsVLANIEEE 802.1Q tag-based VLANIEEE 802.1ad Q-in-Q tunnelingPrivate VLAN Edge (PVE)MAC-based VLANProtocol-based VLANVoice VLANMVR (Multicast VLAN Registration)GVRP (GARP VLAN Registration Protocol)Up to 4K VLAN groups, out of 4096 VLAN IDsLink AggregationIEEE 802.3ad LACP/static trunkSupports 14 trunk groups with 16 ports per trunk groupSpanning Tree ProtocolIEEE 802.1D Spanning Tree ProtocolIEEE 802.1w Rapid Spanning Tree ProtocolIEEE 802.1s Multiple Spanning Tree ProtocolSupports 7 MSTP instancesBPDU Guard, BPDU filtering and BPDU transparentRoot GuardIGMP SnoopingIPv4 IGMP (v1/v2/v3) snoopingIPv4 IGMP querier mode supportUp to 2K multicast groupsMLD SnoopingIPv6 MLD (v1/v2) snoopingIPv6 MLD querier mode supportUp to 512 multicast groupsBandwidth ControlPer port bandwidth control Ingress: 10Kbps~13000Mbps Egress: 100Kbps~13000MbpsRingSupports ERPS, and complies with ITU-T G.8032Recovery time < 10ms @ 3 nodesRecovery time < 50ms @ 16 nodesSupports Major ring and sub-ringSynchronizationIEEE 1588v2 PTP (Precision Time Protocol) Peer-to-peer transparent clock End-to-end transparent clockQoSTraffic classification based, strict priority and WRR8-level priority for switching Port number 802.1p priority 802.1Q VLAN tag DSCP/TOS field in IP packetSecurity FunctionsAccess Control ListIP-based ACL/MAC-based ACL ACL based on: MAC Address IP Address Ethertype Protocol Type VLAN ID DSCP 802.1p PriorityUp to 512 entriesSecurityPort securityIP source guard, up to 512 entriesDynamic ARP inspection, up to 1K entriesCommand line authority control based on user levelStatic MAC address, up to 64 entriesAAARADIUS clientTACACS+ clientNetwork Access ControlIEEE 802.1x port-based network access controlMAC-based authenticationLocal/RADIUS authenticationManagementBasic Management InterfacesConsole; Telnet; Web browser; SNMP v1, v2cSecure Management InterfacesSSHv2, TLSv1.2, SNMP v3System ManagementFirmware upgrade by HTTP protocol through Ethernet networkConfiguration upload/download through HTTPRemote SyslogSystem logLLDP protocolNTPPLANET Smart Discovery UtilityPLANET CloudViewer appSNMP MIBsRFC 1213 MIB-IIRFC 1493 Bridge MIBRFC 1643 Ethernet MIBRFC 2863 Interface MIBRFC 2665 Ether-Like MIBRFC 2819 RMON MIB (Groups 1, 2, 3 and 9)RFC 2737 Entity MIBRFC 2618 RADIUS Client MIBRFC 2863 IF-MIBRFC 2933 IGMP-STD-MIBRFC 3411 SNMP-Frameworks-MIBRFC 4292 IP Forward MIBIEEE 802.1X PAERFC 4293 IP MIBRFC 4836 MAU-MIBIEEE 802.1X PAELLDPPowerEthernet MIBStandards ConformanceRegulatory ComplianceFCC Part 15 Class ACE: EN55032 EN55035Standards ComplianceIEEE 802.3 10BASE-TIEEE 802.3u 100BASE-TX/100BASE-FXIEEE 802.3z Gigabit SX/LXIEEE 802.3ab Gigabit 1000TIEEE 802.3ae 10Gigabit EthernetIEEE 802.3x flow control and back pressureIEEE 802.3ad port trunk with LACPIEEE 802.1D Spanning Tree ProtocolIEEE 802.1w Rapid Spanning Tree ProtocolIEEE 802.1s Multiple Spanning Tree ProtocolIEEE 802.1p Class of ServiceIEEE 802.1Q VLAN taggingIEEE 802.1ad Q-in-Q VLAN stackingIEEE 802.1X Port Authentication Network ControlIEEE 802.1ab LLDPIEEE 802.3ah OAMIEEE 802.3af Power over EthernetIEEE 802.3at Power over Ethernet PlusIEEE 802.3bt Power over Ethernet Plus PlusIEEE 1588 PTPv2RFC 768 UDPRFC 783 TFTPRFC 791 IPRFC 792 ICMPRFC 2068 HTTPRFC 1112 IGMP v1RFC 2236 IGMP v2RFC 3376 IGMP version 3RFC 2710 MLD version 1RFC 3810 MLD version 2RFC 2328 OSPF v2RFC 5340 OSPF v3RFC 2453 RIP v2ITU G.8032 ERPS RingEnvironmentOperating Temperature-40 ~ 75 degrees CStorage Temperature-40 ~ 85 degrees CHumidity5 ~ 95% (non-condensing)

2,5Gbps vaskpordid ja 10Gbps kiudoptilised pordid pakuvad kuluefektiivset kiiret võrguühendustIGS-6325-4T2X on üks PLANETi esimesi tööstusklassi Multi-Gigabit Managed Ethernet Switch, millel on neli 2,5GBASE-T porti, kaks 10GBASE-X SFP+ porti ja Layer 3 IP marsruutimine vastupidavas IP30 metallist korpuses, mis töötab stabiilselt kaugetes piirkondades temperatuurivahemikus -40 kuni 75 kraadi C. Tänu Multi-Gigabit Ethernet toele võimaldab IGS-6325-4T2X kasutada olemasolevat Cat5e ja Cat6 kaablit suurema kiirusega ühenduse loomiseks, kuid ei tekita kulutusi ja lisainfrastruktuurist tulenevat keerukust. Vajaduse korral võivad 10GBASE-X SFP+ pordid pakkuda ka veelgi suuremat ülekandekiirust ja suuremat võrguühenduse võimekust.2,5GBASE-T ja 10GBASE-X SFP kahe meediumiliidese jaoks mitmekülgse ribalaiusega rakenduste jaoks.IGS-6325-4T2X saab töötada 2,5 Gbit/s kiirusel üle vask- või valguskaabli, mis aitab kiirendada suurte andmeedastuste jõudlust. 2,5GBASE-T vaskliidesed toetavad 4-kiiruselist (2,5G/1G/100/10) automaatset läbirääkimist ja 2,5Gbps andmeedastust olemasolevate Cat5e ja Cat6 UTP-kaablitega, mis tähendab, et kiirust saab suurendada ilma lisakuludeta. See võib kindlasti anda teile nõutava kiiruse ja selle Plug and Play muudab paigaldamise vaevata.Kiudoptilised 10GBASE-X SFP+ liidesed toetavad kolmekordset kiirust, 10GBASE-SR/LR, 2500BASE-X ja 1000BASE-SX/LX, mis tähendab, et administraator saab nüüd paindlikult valida sobiva SFP/SFP+ transiiveri vastavalt ülekandekaugusele või ülekandekiirusele, mida võrgu tõhusaks laiendamiseks vaja on. IGS-6325-4T2X pakub suurt ribalaiust ja võimsat töötlemisvõimsust.Redundantne ring, kiire taastumine kriitiliste võrgurakenduste jaoksIGS-6325-4T2X toetab redundantset ringtehnoloogiat ja omab tugevat ja kiiret eneseparanemisvõimet, et vältida katkestusi ja väliseid sissetungeid. See sisaldab täiustatud ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tehnoloogiat, Spanning Tree protokolli (802.1s MSTP) ja üleliigset toiteallika süsteemi kliendi tööstusautomaatikavõrku, et suurendada süsteemi töökindlust ja kasutusaega karmides tehasekeskkondades. Lihtsa rõngavõrgu puhul võib andmeside taastumisaeg olla kuni 10 ms.Kiht 3 marsruutimise tugiIGS-6325-4T2X võimaldab administraatoril mugavalt suurendada võrgu tõhusust, konfigureerides kihi 3 IPv4/IPv6 VLANi staatilise marsruutimise käsitsi, RIP (Routing Information Protocol) või OSPF (Open Shortest Path First) seaded automaatselt.RIP võib kasutada marsruutimismeetriana hüppete arvu ja vältida marsruutimisahelaid, rakendades allikast sihtkohta kulgeva tee lubatud hüppete arvu piirangut.OSPF on autonoomse süsteemi sisemine dünaamiline marsruutimisprotokoll, mis põhineb lingi olekul. Protokoll loob linkide seisundi andmebaasi, vahetades linkide seisundeid 3. kihi kommutaatorite vahel, ja kasutab seejärel selle andmebaasi põhjal marsruutide tabeli loomiseks Shortest Path First algoritmi.Tugevad 2. kihi omadusedIGS-6325-4T2X-i saab programmeerida täiustatud 2. kihi kommutaatori haldusfunktsioonide jaoks, näiteks dünaamiline portide ühendamine, 802.1Q märgistatud VLAN, Q-in-Q VLAN, privaatne VLAN, Multiple Spanning Tree Protocol (MSTP), 2. kihi 4. kihi QoS, ribalaiuse kontroll, IGMP snooping ja MLD snooping. Toetavate portide koondamise kaudu võimaldab IGS-6325-4T2X kasutada kiiret trunkgruppi, millel on mitu porti ja mis toetab ka ümberlülitamist.Küberturvalisuse võrgulahendus turvariskide minimeerimiseksIGS-6325-4T2X on varustatud täiustatud küberturvalisusega, et tõrjuda küberohtusid ja küberrünnakuid. See toetab SSHv2 ja TLSv1.2 protokolle, et pakkuda tugevat kaitset täiustatud ohtude vastu. Kuna IGS-6325-4T2X on võtmepunktiks, mis edastab andmeid üle pikamaa valguskaabli kliendi kriitilistele seadmetele ärivõrgus, kaitseb IGS-6325-4T2X-i küberturbefunktsioon lüliti juhtimist ja suurendab kriitilise tähtsusega võrgu turvalisust ilma täiendavate kasutuselevõtukulude ja -kuludeta.Modbus TCP pakub paindlikku võrguühendust tehase automaatika jaoks.Tänu toetatud Modbus TCP/IP-protokollile saab IGS-6325-4T2X hõlpsasti integreerida SCADA-süsteemide, HMI-süsteemide ja muude andmekogumissüsteemidega tehases. See võimaldab administraatoritel jälgida eemalt tööstusliku Ethernet-kommutaatori tööinfot, porditeavet, side olekut ning DI ja DO olekut, saavutades seega hõlpsasti kogu tehase täiustatud järelevalve ja hoolduse.Tööstusarvutivõrkude ajaprotokoll 1588IGS-6325-4T2X sobib ideaalselt telekommunikatsiooni- ja operaator-Etherneti rakenduste jaoks, toetades MEF-teenuse osutamist ja IEEE 1588 ja sünkroonse Etherneti paketipõhiseid ajastuslahendusi.SMTP-sündmuste häireIGS-6325-4T2X pakub SMTP-sündmushäire funktsiooni, mis aitab kiiresti kindlaks teha, kas seadme rike tuleneb võrguühenduse katkemisest või taaskäivitamise reaktsioonist.Tõhus häirehoiatus parema kaitse tagamiseksIGS-6325-4T2X toetab veahäirefunktsiooni, mis võib hoiatada kasutajaid, kui lülititega on midagi valesti. Selle ideaalse funktsiooni abil ei pea kasutajad raiskama aega, et leida, kus probleem on. See aitab säästa aega ja vaeva.Digitaalne sisend ja digitaalne väljund välise häire jaoksIGS-6325-4T2X toetab oma esipaneelil digitaalset sisendit ja digitaalset väljundit. See väline häire võimaldab kasutajatel kasutada digitaalset sisendit välise seadme oleku tuvastamiseks ja logimiseks (nt ukse sissetungiandur) ning sündmuse häire saatmiseks administraatoritele. Digitaalset väljundit saab kasutada administraatori teavitamiseks IGS-6325-4T2X-i pordi olekust, sealhulgas ühenduse katkestamisest, ühenduse üleslülitamisest või voolukatkestusest.IPv6/IPv4 Dual StackIGS-6325-4T2X toetab nii IPv6- kui ka IPv4-protokolle ja aitab andmekeskustel, ülikoolilinnakutel, telekommunikatsiooniettevõtetel ja muudel ettevõtetel kogeda IPv6-ajastut madalaima investeeringuga, sest IPv6 FTTx-servavõrgu seadistamisel ei ole vaja selle võrguseadmeid asendada ega üle vaadata.Tõhus juhtimineTõhusaks haldamiseks on IGS-6325-4T2X varustatud konsooli-, veebi- ja SNMP-haldusliidestega.Sisseehitatud veebipõhise haldusliidese abil pakub IGS-6325-4T2X hõlpsasti kasutatavat, platvormist sõltumatut haldus- ja konfigureerimisvõimalust.Tekstipõhise haldamise jaoks on sellele võimalik juurdepääs Telneti ja konsoolipordi kaudu.Standardipõhise monitooringu ja haldustarkvara jaoks pakub see SNMPv3-ühendust, mis krüpteerib pakettide sisu igal seansil turvaliseks kaugjuhtimiseks.Võimas võrgu turvalisusIGS-6325-4T2X pakub ulatuslikku 2. kuni 4. kihi juurdepääsukontrolli nimekirja (ACL ), et tagada serva turvalisus. Seda saab kasutada võrgule juurdepääsu piiramiseks, keelates pakettide juurdepääsu lähtekoha ja sihtkoha IP-aadressi, TCP/UDP-portide või määratletud tüüpiliste võrgurakenduste alusel. Selle kaitsemehhanism hõlmab ka 802.1X-pordipõhist ja MAC-põhist kasutaja ja seadme autentimist. Privaatse VLAN-funktsiooni abil saab kasutaja privaatsuse tagamiseks takistada servaportide vahelist suhtlust.Täiustatud IP-võrgu kaitseIGS-6325-4T2X pakub ka DHCP Snooping, IP Source Guard ja Dynamic ARP Inspection funktsioone, et vältida IP snoopingu rünnakuid ja visata ära kehtetu MAC-aadressiga ARP-paketid. Nüüd saavad võrguadministraatorid ehitada väga turvalisi ettevõtte võrke oluliselt väiksema aja ja vaevaga kui varem.Suurepärane liikluskontrollIGS-6325-4T2X on koormatud võimsate liiklusjuhtimise ja QoS-funktsioonidega, mis parandavad telekommunikatsiooni- ja internetiteenuste pakkujate ühendusteenuseid. QoS-funktsioonide hulka kuuluvad traadikiiruse 4. kihi liiklusklassifikaatorid ja ribalaiuse piirangud, mis on eriti kasulikud mitme rentniku üksuste, mitme äriüksuse, Telco ja võrguteenuse pakkujate rakenduste puhul. Samuti annab see tööstuskeskkonnale võimaluse kasutada täielikult ära piiratud võrguressursse ning tagab parima jõudluse VoIP- ja videokonverentsiülekandes.Intelligentne SFP diagnoosimismehhanismIGS-6325-4T2X toetab SFP-DDM (digitaalne diagnostikamonitor) funktsiooni, mis aitab võrguadministraatoril hõlpsasti jälgida SFP ja SFP+ transiiverite reaalajas parameetreid, näiteks optilist väljundvõimsust, optilist sisendvõimsust, temperatuuri, laservoolu ja transiiveri toitepingeid.Hardware SpecificationsCopper Ports4 2.5GBASE-T RJ45 auto negotiation portSupports 2.5G/1G/100/10Mbps data rateSFP+ Ports2 10GBASE-SR/LR SFP+ slotsBackward compatible with 1000BASE-SX/LX/BX and 2500BASE-X SFP transceiversConsole1 x RJ45-to-RS232 serial port (115200, 8, N, 1)Reset Button< 5 sec: System reboot> 5 sec: Factory defaultConnectorRemovable 6-pin terminal block for power inputPin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2Removable 6-pin terminal block for DI/DO interfacePin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GNDAlarmOne relay output for power failure. Alarm relay current carry ability: 1A @ 24VDCDigital Input (DI)2 digital inputs: Level 0: -24~2.1V (±0.1V) Level 1: 2.1~24V (±0.1V) Input load to 24VDC, 10mA max.Digital Output (DO)2 digital outputs: Open collector to 24VDC, 100mAEnclosureIP30 aluminum caseInstallationDIN-rail or wall mountingSDRAM512MbytesFlash Memory64MbytesDimensions (W x D x H)60 x 135 x 135 mmWeight1,129gPower RequirementsDC 9~48V, 3A max.AC 24V, 1.5A max.Power ConsumptionDC input:Max. 9.1 watts/31BTU (system on)Max. 22.5 watts/76.7BTU (Full loading)AC 24V input:Max. 8.9 watts/30.3BTU (system on)Max. 21.6 watts/73.6BTU (Full loading)ESD Protection6KVDCSurge Protection6KVDCLED IndicatorsSystem: Power 1 (Green), Power 2 (Green) Fault Alarm (Red) Ring (Green), Ring Owner (Green) DIDO (Red)Per 10/100/1G/2.5GBASE-T RJ45 Port: 1G/2.5G LNK/ACT (Green) 10/100 LNK/ACT (Amber)Per 1G/2.5G/10GBASE-X SFP+ Port: 1G/2.5Gbps LNK/ACT (Green) 10Gbps LNK/ACT (Amber)Switching SpecificationsSwitch ArchitectureStore-and-ForwardSwitch Fabric60Gbps/non-blockingThroughput44.462Mpps@64BytesAddress Table8K entries, automatic source address learning and agingShared Data Buffer32MbitsJumbo Frame10K bytesFlow ControlIEEE 802.3x pause frame for full duplexBack pressure for half duplexLayer 3 FunctionsIP InterfacesMax. 32 VLAN interfacesRouting TableMax. 32 static routing entriesMax. 1K routing table entriesRouting ProtocolsIPv4 RIPv2IPv4 OSPFv2IPv6 OSPFv3IPv4 hardware static routingIPv6 hardware static routingLayer 2 FunctionsPort ConfigurationPort disable/enableAuto-negotiation 10/100/1000/2500Mbps full and half duplex mode selectionFlow control disable/enablePort link capability controlPort StatusDisplay each port’s speed duplex mode, link status, flow control status, auto-negotiation status, trunk statusPort MirroringTX/RX/BothMany-to-1 monitorRMirror – Remote Switched Port Analyzer (Cisco RSPAN)Supports up to 5 sessionsVLANIEEE 802.1Q tagged VLANIEEE 802.1ad Q-in-Q tunnelingPrivate VLAN Edge (PVE)MAC-based VLANProtocol-based VLANVoice VLANIP Subnet-based VLANMVR (Multicast VLAN registration)GVRPUp to 4K VLAN groups, out of 4095 VLAN IDsLink AggregationIEEE 802.3ad LACP/static trunkMax. 3 trunk groups with max. 6 ports per trunk groupSpanning Tree ProtocolIEEE 802.1D Spanning Tree ProtocolIEEE 802.1w Rapid Spanning Tree ProtocolIEEE 802.1s Multiple Spanning Tree ProtocolSupports 7 MSTP instancesBPDU Guard, BPDU filtering and BPDU transparentRoot GuardIGMP SnoopingIPv4 IGMP (v1/v2/v3) snoopingIPv4 IGMP querier mode supportSupports 255 IGMP groupsMLD SnoopingIPv6 MLD (v1/v2) snooping,IPv6 MLD querier mode supportSupports 255 MLD groupsBandwidth ControlPer port bandwidth control Ingress: 10Kbps~13128Mbps Egress: 10Kbps~13128MbpsRingSupports ERPS, and complies with ITU-T G.8032Recovery time < 10ms @ 3 nodesRecovery time

2,5 Gbps vaskpordid 802.3bt PoE++ toega ja 10 Gbps kiudoptilised pordid pakuvad kiireid PoE-võrke. PLANET IGS-6325-4UP2X tööstusklassi Multi-Gigabit L3 Managed PoE++ Ethernet Switchil on neli 2,5GBASE-T 802.3bt PoE++ porti, millest igaühel on võimsus kuni 95 vatti, ja kaks 10GBASE-X SFP+ porti. See kommutaator on vastupidavas IP30 metallkorpuses ja talub temperatuuri vahemikus -40 kuni 75 kraadi C, mis muudab töötamise raskes tööstuskeskkonnas stabiilsemaks.IGS-6325-4UP2X toetab rikkalikke PoE-töörežiime, sealhulgas 90-vatist 802.3bt type-4 PoE++ režiimi ja 4-poolset sundrežiimi, et lahendada mittestandardsete 4-poolsete PoE PD-de kokkusobimatus välitingimustes.Kõrge võimsus ja täiskiirusega andmete edastamine üle 4-paarilise UTP-kaabliIGS-6325-4UP2X on varustatud IEEE 802.bt PoE++ tehnoloogiaga, mis võimaldab pakkuda kuni 95 vatti võimsust igale PoE-ühilduvale kaugele toiteallikaga seadmele (PD), kasutades kõiki nelja paari standardset Cat5e/6 Ethernet-kaablit suure võimsuse ja täiskiirusega andmete edastamiseks. Võrreldes tavapärase 802.3at PoE+-ga pakub see kolmekordset võimsust, mis teeb sellest täiusliku lahenduse suurema energiatarbimisega PD-dele, sh:PoE PTZ kiiruskuplakaameradvõrguseadmed õhukesed kliendidAIO (kõik-ühes) puutetundlikud arvutid, müügipunktid (POS) ja infokioskid.Kaugjuhitavad digitaalsed kuvaridPoE-valgustid802.3bt PoE++ ja täiustatud PoE võimsuse väljundrežiimi haldamineSelleks, et rahuldada nõudlust erinevate toitega seadmete stabiilse PoE-toite varustamiseks, pakub IGS-6325-4UP2X lüliti valimiseks viit erinevat PoE-toite väljundrežiimi.90W 802.3bt PoE++ võimsuse väljundrežiim (viigud 1, 2, 3, 6 + viigud 4, 5, 7, 8)95W UPOE väljundvõimsuse režiim (viigud 1, 2, 3, 6 + viigud 4, 5, 7, 8)30W PoE väljundvõimsuse režiim (viigud 1, 2, 3, 6)30W PoE-võrgu keskosa väljundvõimsuse režiim (viigud 4, 5, 7, 8)60W võimsuse väljundrežiim (viigud 1, 2, 3, 6 + viigud 4, 5, 7, 8)ONVIF-tugi võimaldab tõhusat ja tsentraliseeritud kontrolli IP-põhiste turvatoodete üleIGS-6325-4UP2X lüliti pakub ONVIF-tuge osana oma mitmekülgsest funktsioonikomplektist, mis võimaldab sujuvat integreerimist IP-valvekaameratega. Lüliti veebi GUI kaudu saavad kasutajad hõlpsasti otsida ja kuvada kõiki ONVIF-konformseid seadmeid oma LAN-is.Kasutajad saavad ka korruseplaanid lülitisse üles laadida ja IP-valvekaamerad plaanile paigutada, et planeerimine oleks tulevikus intuitiivsem ja kontrollimine kiirem. Lisaks pakub veebi GUI reaalajas jälgimisandmeid, online/offline olekut ja võimalust kaamerate kaugkäivitamiseks. Toiteallikaga seadmete intelligentne elusoleku kontrollIGS-6325-4UP2X-i saab seadistada nii, et see jälgib reaalajas ühendatud toitega seadmete (PD-d) olekut ping-toimingu abil. Kui PD lakkab töötamast ja reageerimast, taaskasutab IGS-6325-4UP2X PoE-pordi toite ja toob PD taas töökorda. See suurendab oluliselt töökindlust, kuna määratud PoE-port taaskäivitab PD automaatselt, vähendades administraatori halduskoormust.PoE-ajaplaneerimine, et säästa energiatRakendades funktsiooni "PoE ajakava", saavad ettevõtted vähendada energiatarbimist töövälisel ajal või vähese võrgukasutuse ajal. See ei aita mitte ainult vähendada energiakulusid, vaid minimeerib ka organisatsiooni üldist süsinikujalajälge.Lisaks pakub IGS-6325-4UP2Xi PoE-ajaplaanimise funktsioon mugavat ja lihtsat kasutajaliidest energiakasutuse haldamiseks. Kasutaja saab hõlpsasti määrata iga PoE-porti jaoks ajaperioodi, mis võimaldab tõhusamat energiahaldust.Planeeritud toite taaskasutamineIGS-6325-4UP2X võimaldab ühendatud PoE-IP-kaamerate või PoE-juhtmeta pääsupunktide taaskäivitamist igal nädalal kindlal ajal. See vähendab puhvri ülevoolust tulenevate IP-kaamerate või juhtmeta juurdepääsupunktide kokkuvarisemise võimalust.Kiht 3 võrgu marsruutimise tugiIGS-6325-4UP2X võimaldab administraatoritel suurendada võrgu tõhusust, konfigureerides kihi 3 IPv4/IPv6 VLANi staatilise marsruutimise käsitsi või automaatselt marsruutimisprotokolli (RIP) või Open Shortest Path First (OSPF) seadete kaudu.RIP kasutab marsruutimismeetriana hüpete arvu ja hoiab ära marsruutimisahelaid, seades piirangu hüpete arvule, mis on lubatud teekonnal allikast sihtkohta.OSPF on autonoomsete süsteemide sisemine dünaamiline marsruutimisprotokoll, mis põhineb linkide olekul. Protokoll loob linkide olekute andmebaasi, vahetades linkide olekuid 3. kihi kommutaatorite vahel, ja kasutab seejärel selle andmebaasi põhjal marsruutimistabeli loomiseks Shortest Path First (lühim tee esimesena) algoritmi.Tugevad 2. kihi omadusedIGS-6325-4UP2X on võimeline kasutama täiustatud 2. kihi kommutaatori haldusfunktsioone, sealhulgas dünaamilist portide ühendamist, 802.1Q märgistatud VLANi, Q-in-Q VLANi, privaatset VLANi, Multiple Spanning Tree Protocol (MSTP), 2. kuni 4. kihi QoSi, ribalaiuse kontrolli, IGMP snooping'i ja MLD snooping'i. Toetavate portide ühendamise abil saab IGS-6325-4UP2X kasutada kuni 3 kiiret trunkgruppi mitme pordi ja ümberlülitamistoega.Modbus TCP pakub paindlikku võrguühendust tehase automaatika jaoks.IGS-6325-4UP2X toetab Modbus TCP-protokolli, mis võimaldab lihtsat integreerimist SCADA-süsteemide, HMI-süsteemide ja muude andmekogumissüsteemidega tehases. See võimaldab administraatoritel jälgida eemalt tööstusliku Ethernet-kommutaatori tööinfot, porditeavet, side olekut ja DI/DO olekut, parandades seeläbi kogu tehase järelevalvet ja hooldust.Redundantne ring, kiire taastumine kriitiliste võrgurakenduste jaoksIGS-6325-4UP2X toetab redundantset ringtehnoloogiat ja omab tugevat ja kiiret eneseteostusvõimet, et vältida katkestusi ja väliseid sissetungeid. See sisaldab täiustatud ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tehnoloogiat, Multiple Spanning Tree Protocol (IEEE 802.1s MSTP) ja üleliigset toiteallikasüsteemi kliendi tööstusautomaatikavõrku, suurendades süsteemi töökindlust ja kasutusaega karmides tehasekeskkondades. Lihtsa rõngavõrgu puhul võib andmeside taastumisaeg olla kuni 10 ms.1588 Täpse aja protokoll tööstuslike arvutivõrkude jaoksIGS-6325-4UP2X sobib ideaalselt täpsusaja Ethernet-rakenduste rakendamiseks. See on pädev mängima vaieldamatut rolli IEEE 1588 ja sünkroonse Etherneti võrgus, toetades MEF-teenuse osutamist ja paketipõhiseid ajastuslahendusi.SMTP-sündmuste häireIGS-6325-4UP2X toetab SMTP-sündmushäire funktsiooni, mis aitab kiiresti kindlaks teha, kas seadme rike tuleneb võrguühenduse katkemisest või taaskäivitamise reaktsioonist.Tõhus häirehoiatus parema kaitse tagamiseksIGS-6325-4UP2X toetab veahäirefunktsiooni, mis võib hoiatada kasutajaid, kui lülititega on midagi valesti. Selle ideaalse funktsiooni abil ei pea kasutajad raiskama aega, et leida, kus probleem on. See aitab säästa aega ja vaeva.Digitaalne sisend ja digitaalne väljund välise häire jaoksIGS-6325-4UP2X toetab oma esipaneelil digitaalset sisendit ja digitaalset väljundit. See väline häire võimaldab kasutajatel kasutada digitaalset sisendit välise seadme oleku tuvastamiseks ja logimiseks (nt ukse sissetungiandur) ning sündmuse häire saatmiseks administraatoritele. Digitaalset väljundit saab kasutada administraatori teavitamiseks IGS-6325-4UP2X-i pordi olekust, sealhulgas ühenduse katkestamisest, ühenduse üleslülitamisest või voolukatkestusest.Tõhus juhtimineTõhusaks haldamiseks on IGS-6325-4UP2X varustatud konsooli-, veebi- ja SNMP-haldusliidestega. Sisseehitatud veebipõhise haldusliidese abil pakub IGS-6325-4UP2X hõlpsasti kasutatavat, platvormist sõltumatut haldus- ja konfigureerimisvõimalust. Tekstipõhise haldamise jaoks on sellele võimalik juurdepääs Telneti ja konsoolipordi kaudu. Standardipõhise monitooringu ja haldustarkvara jaoks pakub see SNMPv3-ühendust, mis krüpteerib pakettide sisu igal seansil turvaliseks kaugjuhtimiseks.Intelligentne SFP diagnoosimismehhanismIGS-6325-4UP2X toetab SFP-DDM (digitaalne diagnostikamonitor) funktsiooni, mis aitab võrguadministraatoril hõlpsasti jälgida SFP- ja SFP+-transceiverite reaalajas parameetreid, näiteks optilist väljundvõimsust, optilist sisendvõimsust, temperatuuri, laservoolu ja transceiveri toitepingeid.Hardware SpecificationsCopper Ports4 2.5GBASE-T RJ45 auto negotiation portSupports 2.5G/1G/100/10Mbps data rateSFP+ Ports2 10GBASE-SR/LR SFP+ slotsBackward compatible with 1000BASE-SX/LX/BX and 2500BASE-X SFP transceiversPoE Injector Ports4 ports with 802.3bt PoE++ injector function, from Port-1 to Port-4Console1 x RJ45-to-RS232 serial port (115200, 8, N, 1)Reset Button< 5 sec: System reboot> 5 sec: Factory defaultConnectorRemovable 6-pin terminal block for power inputPin 1/2 for Power 1, Pin 3/4 for Alarm, Pin 5/6 for Power 2Removable 6-pin terminal block for DI/DO interfacePin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GNDAlarmOne relay output for power failure. Alarm relay current carry ability: 1A @ 24VDCDigital Input (DI)2 digital inputs: Level 0: -24~2.1V (±0.1V) Level 1: 2.1~24V (±0.1V) Input load to 24VDC, 10mA max.Digital Output (DO)2 digital outputs: Open collector to 24VDC, 100mAEnclosureIP30 aluminum caseInstallationDIN-rail or wall-mountSDRAM512MbytesFlash Memory64MbytesDimensions (W x D x H)76 x 135 x 152 mmWeight1,319gPower RequirementsDC 48V-54V, 8.3A max.Power Consumption48VDC Input:Max. 8.9 watts/30.4 BTU (Idle)Max. 379 watts/1293.2 BTU (Full load)54VDC Input:Max. 9.2 watts/31.4 BTU (Idle)Max. 381 watts/1300 BTU (Full load)ESD ProtectionContact 4KVDC; Air 8KVDCSurge Protection2KVDCLED IndicatorsSystem: Power 1 (Green), Power 2 (Green) Alarm (Red) Ring (Green), Ring Owner (Green) DI/DO (Red)PoE Usage: 120W/240W/360W (Amber)Per 10/100/1G/2.5GBASE-T RJ45 Port: Data LED: 1G/2.5G LNK/ACT (Green) 10/100 LNK/ACT (Amber)PoE LED: IEEE 802.3bt Mode (Green) IEEE 802.3at Mode (Amber)Per 1G/2.5G/10GBASE-X SFP+ Port: 1G/2.5Gbps LNK/ACT (Green) 10Gbps LNK/ACT (Amber)Switching SpecificationsSwitch ArchitectureStore-and-ForwardSwitch Fabric60Gbps/non-blockingThroughput44.462Mpps@64BytesAddress Table8K entries, automatic source address learning and agingShared Data Buffer32MbitsJumbo Frame10K bytesFlow ControlIEEE 802.3x pause frame for full duplexBack pressure for half duplexPower over EthernetPoE StandardIEEE 802.3bt PoE++ Type-4PoE Power Supply TypeEnd-spanMid-spanBTPower Pin Assignment802.3bt/UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-)802.3at/PoE: End-span: 1/2(-), 3/6(+)802.3at/PoE: Mid-span: 4/5(+), 7/8(-)PoE Power OutputPer port 48V ~ 54VDC-802.3bt Type-4 mode: maximum 95 watts-End-span mode: maximum 36 watts-Mid-span mode: maximum 36 watts-Force mode: maximum 95 wattsPoE Power BudgetSingle power input: 240W maximum (depending on power input)Dual power input: 360W maximum (depending on power input)※Dual power input must be the same as DC voltage, like dual 54V.Number of 90W 802.3bt Type-4 PDs4Number of 60W 802.3bt Type-3 PDs4Number of 30W 802.3at Type-2 PDs4PoE Management FunctionsEnhanced PoE ModeStandard/Legacy/ForcePoE ManagementPD Alive CheckScheduled Power RecyclingPoE SchedulePoE Usage MonitoringPoE ExtensionActive PoE Device Live DetectionYesPoE Power RecyclingYes, daily or predefined schedulePoE Schedule4 schedule profilesPoE Extend ModeYes, max. up to 160 metersLayer 3 FunctionsIP InterfacesMax. 32 VLAN interfacesRouting TableMax. 32 static routing entriesMax. 1K routing table entriesRouting ProtocolsIPv4 RIPv2IPv4 OSPFv2IPv6 OSPFv3IPv4 hardware static routingIPv6 hardware static routingLayer 2 FunctionsPort ConfigurationPort disable/enableAuto-negotiation 10/100/1000/2500Mbps full and half duplex mode selectionFlow control disable/enablePort link capability controlPort StatusDisplay of each port’s speed duplex mode, link status, flow control status, auto-negotiation status and trunk statusPort MirroringTX/RX/BothMany-to-1 monitorRMirror – Remote Switched Port Analyzer (Cisco RSPAN)Supports up to 5 sessionsVLANIEEE 802.1Q tagged VLANIEEE 802.1ad Q-in-Q tunnelingPrivate VLAN Edge (PVE)MAC-based VLANProtocol-based VLANVoice VLANIP Subnet-based VLANMVR (Multicast VLAN registration)GVRPUp to 4K VLAN groups, out of 4095 VLAN IDsLink AggregationIEEE 802.3ad LACP/static trunkMax. 3 trunk groups with max. 6 ports per trunk groupSpanning Tree ProtocolIEEE 802.1D Spanning Tree ProtocolIEEE 802.1w Rapid Spanning Tree ProtocolIEEE 802.1s Multiple Spanning Tree ProtocolSupports 7 MSTP instancesBPDU Guard, BPDU filtering and BPDU transparentRoot GuardIGMP SnoopingIPv4 IGMP (v1/v2/v3) snoopingIPv4 IGMP querier mode supportSupports 255 IGMP groupsMLD SnoopingIPv6 MLD (v1/v2) snooping,IPv6 MLD querier mode supportSupports 255 MLD groupsBandwidth ControlPer port bandwidth control Ingress: 10Kbps~13128Mbps Egress: 10Kbps~13128MbpsRingSupports ERPS, and complies with ITU-T G.8032Recovery time < 10ms @ 3 nodesRecovery time < 50ms @ 16 nodesSupports Major ring and sub-ringSynchronizationIEEE 1588v2 PTP (Precision Time Protocol) Peer-to-peer transparent clock End-to-end transparent clockQoSTraffic classification based, strict priority and WRR8-level priority for switching: Port number 802.1p priority 802.1Q VLAN tag DSCP/ToS field in IP packetSecurity FunctionsAccess Control ListIP-based ACL/MAC-based ACLACL based on: MAC Address IP Address Ethertype Protocol Type VLAN ID DSCP 802.1p PriorityUp to 512 entriesSecurityPort securityIP source guard, up to 512 entriesDynamic ARP inspection, up to 1K entriesCommand line authority control based on user levelStatic MAC address, up to 64 entriesAAARADIUS clientTACACS+ clientNetwork Access ControlIEEE 802.1x port-based network access controlMAC-based authenticationLocal/RADIUS authenticationManagementBasic Management InterfacesConsole; Telnet; Web browser; SNMP v1, v2cSecure Management InterfacesSSHv2, TLS v1.2, SNMPv3System ManagementFirmware upgrade by HTTP protocol through Ethernet networkConfiguration upload/download through HTTPRemote SyslogSystem logLLDP protocolNTPPLANET Smart Discovery UtilityPLANET CloudViewer appSNMP MIBsRFC 1213 MIB-IIRFC 1493 Bridge MIBRFC 1643 Ethernet MIBRFC 2863 Interface MIBRFC 2665 Ether-Like MIBRFC 2819 RMON MIB (Group 1, 2, 3 and 9)RFC 2737 Entity MIBRFC 2618 RADIUS Client MIBRFC 2863 IF-MIBRFC 2933 IGMP-STD-MIBRFC 3411 SNMP-Frameworks-MIBRFC 4292 IP Forward MIBRFC 4293 IP MIBRFC 4836 MAU-MIBIEEE 802.1X PAELLDPStandards ConformanceRegulatory ComplianceFCC Part 15 Class ACE: EN55032 EN55035Stability TestingIEC60068-2-32 (free fall)IEC60068-2-27 (shock)IEC60068-2-6 (vibration)Standards ComplianceIEEE 802.3z Gigabit SX/LXIEEE 802.3ab Gigabit 1000TIEEE 802.3ae 10GBASE-XIEEE 802.3bz 2.5/5GBASE-TIEEE 802.3x flow control and back pressureIEEE 802.3ad port trunk with LACPIEEE 802.1D Spanning Tree ProtocolIEEE 802.1w Rapid Spanning Tree ProtocolIEEE 802.1s Multiple Spanning Tree ProtocolIEEE 802.1p Class of ServiceIEEE 802.1Q VLAN taggingIEEE 802.1X Port Authentication Network ControlIEEE 802.1ab LLDPIEEE 802.3ah OAMIEEE 802.1ag Connectivity Fault Management (CFM)RFC 768 UDPRFC 783 TFTPRFC 791 IPRFC 792 ICMPRFC 2068 HTTPRFC 1112 IGMP v1RFC 2236 IGMP v2RFC 3376 IGMP v3RFC 2710 MLD v1RFC 3810 MLD v2RFC 2328 OSPF v2RFC 5340 OSPF v3RFC 2453 RIP v2ITU-T G.8032 ERPS RingEnvironmentOperating-40 ~ 75 degrees CStorage-40 ~ 85 degrees CHumidity5 ~ 95% (non-condensing)
